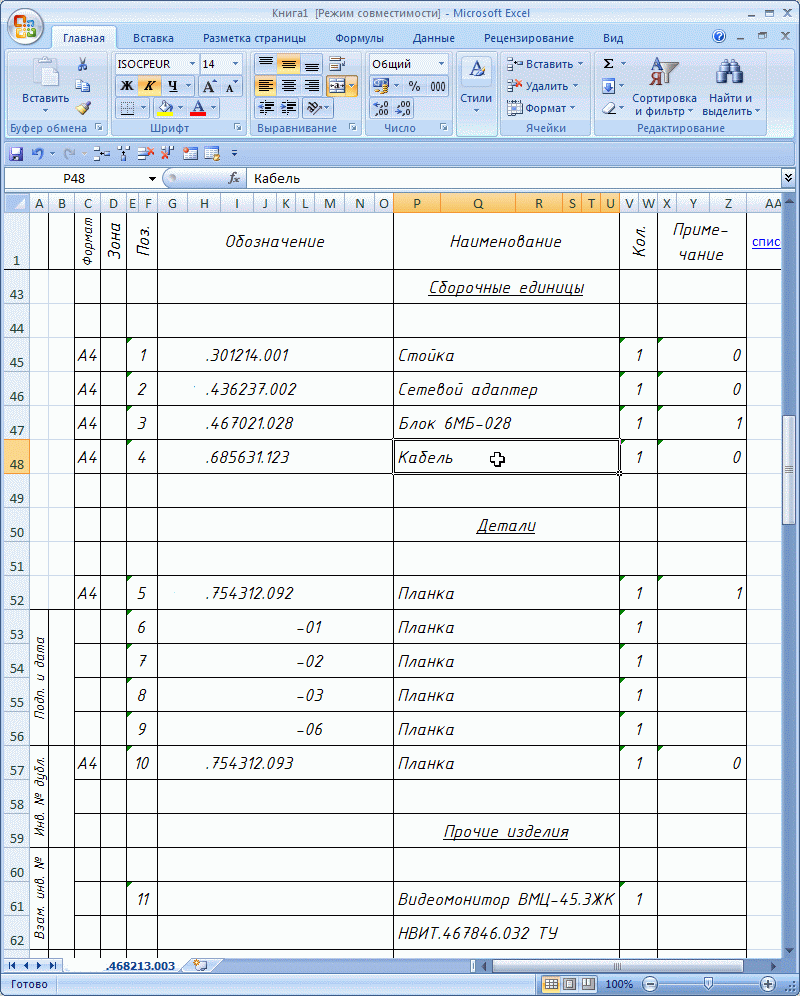

Разработка конструкторских документов, оформляемых по ЕСКД в Microsoft Excel:
- спецификаций по вариантам А и Б;

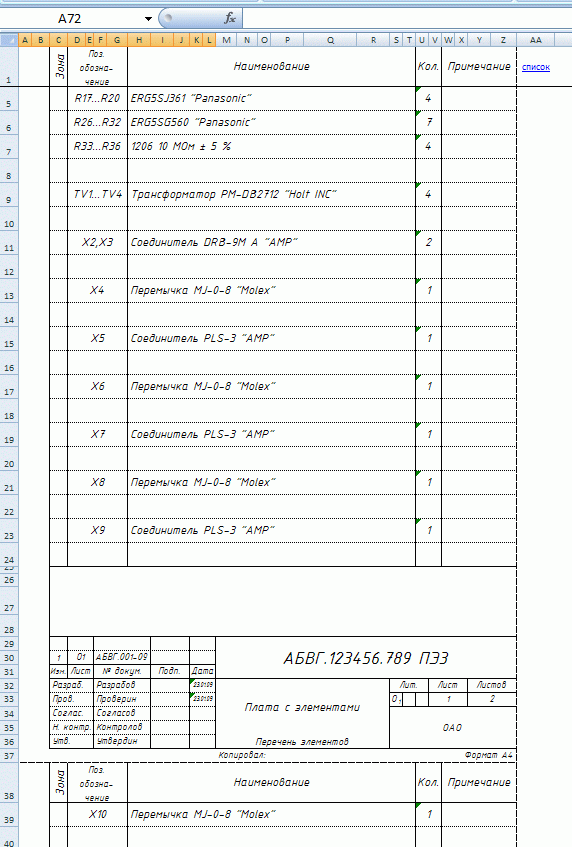

- перечней элементов (ПЭ);
- таблиц соединений (ТЭ4);
- ведомостей покупных изделий (ВП);
- ведомостей эксплуатационных документов (ВЭ).
Программа обеспечивает:
- создание нужного бланка при вводе обозначения документа;
- удобное редактирование документов;
- отображение границ листов при редактировании;
- удобное заполнение основной надписи;
- автоматическое добавление листа регистрации изменений (ЛР);
- оформление документов для печати;
- заполнение разделов спецификации и простановку номеров позиций;

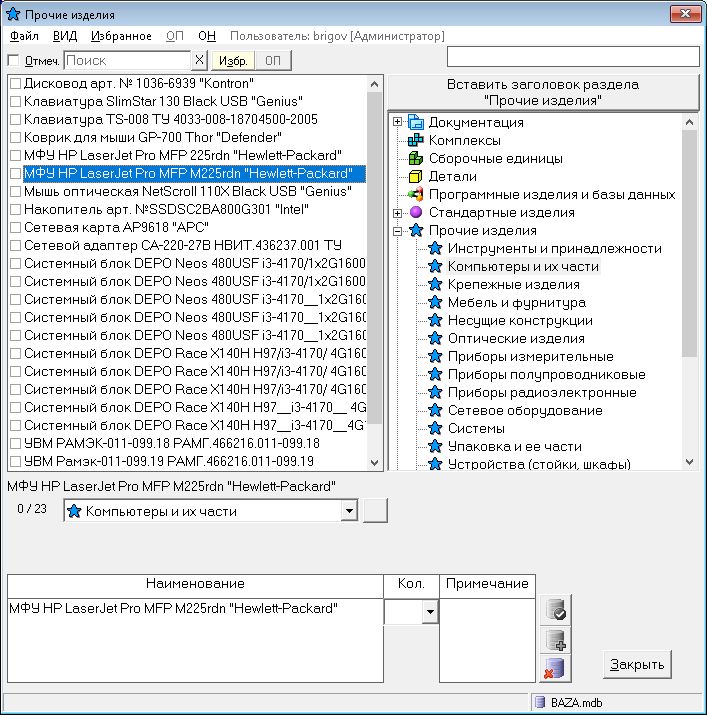

- автоматизированное наполнение базы данных записями из спецификации;
- коллективную работу по сети.
В версии 1.28 Добавлено: Заполнение раздела спецификации "Детали" деталями из числа введенных ранее в этот раздел.
Рекомендуется организациям, конструкторы которых, более или менее, владеют MS Excel.
Чтение описания обязательно!
Обновлено — 06.05.2007. Выложено впервые — 02.10.2005 Скачать программу (471 кБ)

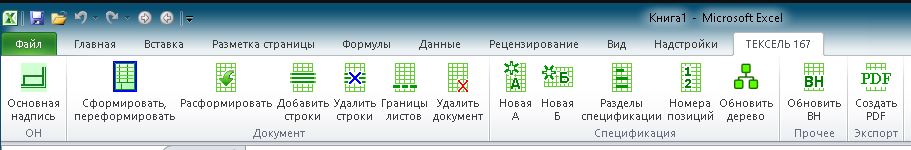

Тексель 1.45
Статус — бесплатно

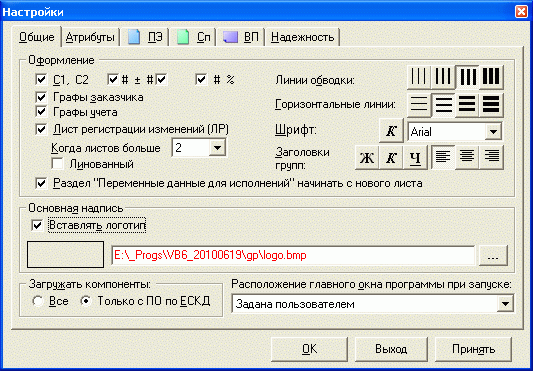

Разработка конструкторских документов, оформляемых по ЕСКД в Microsoft Excel:
- спецификаций по вариантам А и Б;
- ведомостей спецификаций (ВС);
- ведомостей покупных изделий (ВП);
- ведомостей разрешения применения покупных изделий (ВИ);
- ведомостей документов в электронной форме (ВДЭ);
- ведомостей документов на носителях данных (ВН);
- удостоверяющих листов (-УД, -УЛ);
- ведомостей файлов (ВФ);

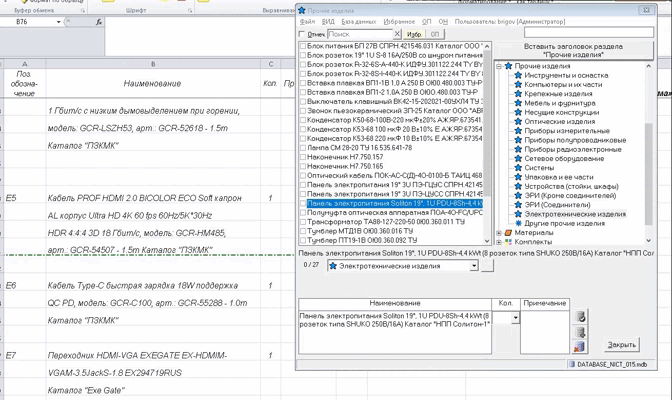

- перечней элементов (ПЭ3, ПЭ4);
- таблиц соединений (ТЭ4);
- ведомостей эксплуатационных документов (ВЭ).
Программа обеспечивает:
- создание нужного бланка при вводе обозначения документа;
- вставку титульного листа;
- удобное редактирование документов;
- отображение границ листов при редактировании;
- удобное заполнение основной надписи;
- вставку логотипа фирмы в основную надпись;
- вставку листа регистрации изменений (ЛР);
- оформление документов для печати;
- простановку номеров позиций;
- коллективную работу по сети.
Внимание! Версия 1.45 не заполняет разделы спецификации.
В версии 1.45 Добавлено: Оформление ведомости документов в электронной форме (ВДЭ). Добавлено: В ведомости покупных изделий подсчет суммы одинаковых элементов, примененных в разных спецификациях, и запись суммы под чертой. Исправлено: Документы не переводились в состояние «для редактирования», при наличии записей об изменении в листе регистрации изменений.
Рекомендуется организациям, конструкторы которых, владеют MS Excel.
Чтение описания обязательно!
Обновлено — 31.03.2011. Выложено впервые — 02.10.2005 Скачать программу (1,26 МБ)
Задать вопрос по программе «Тексель» на
Брагин форуме.
Оформление конструкторских текстовых документов по ЕСКД с помощью программы MS Word.

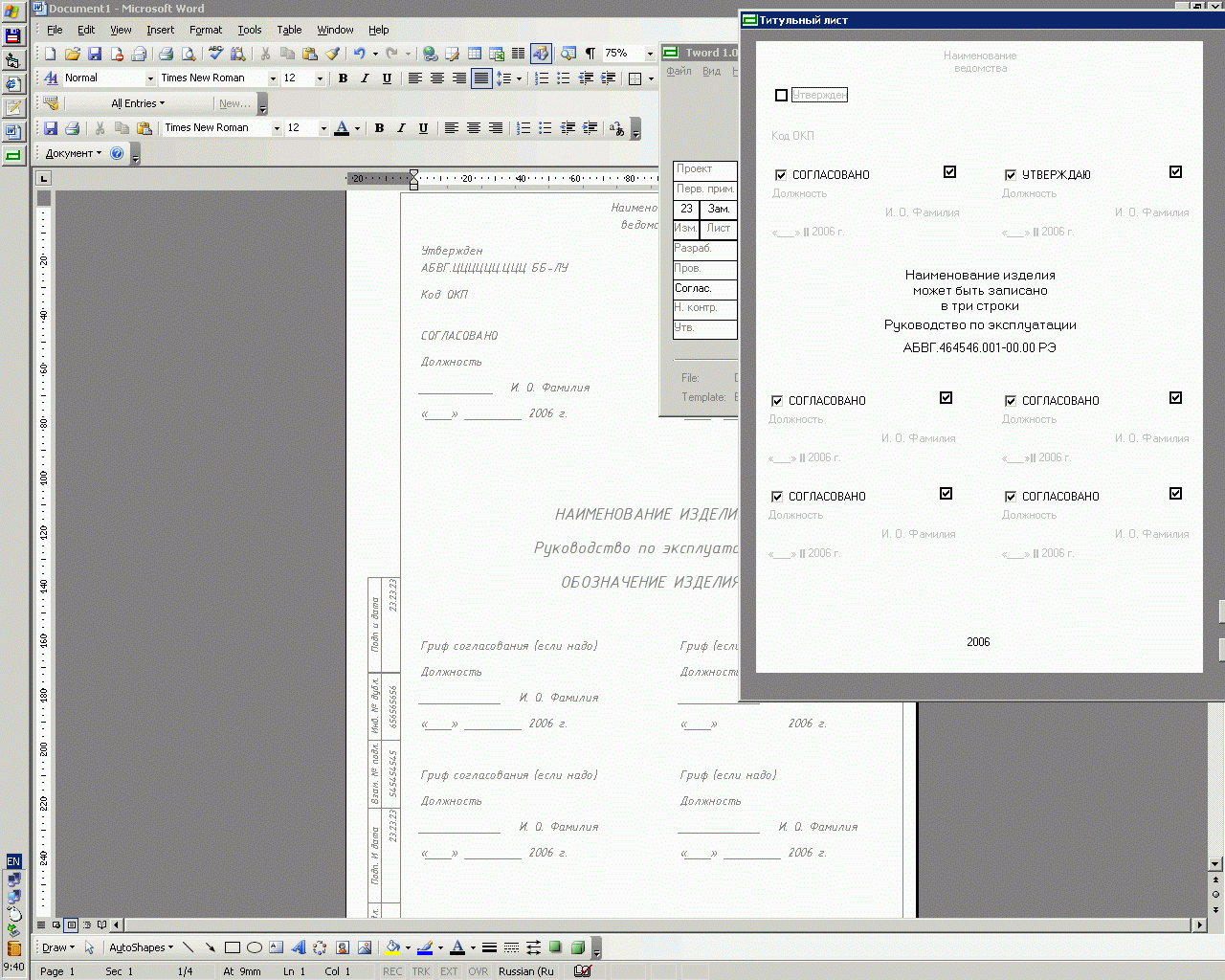

Шаблоны Tword_ESKD_A4.dot и Tword_ESKD_A4_Tit.dot для MS Word с основной надписью и настраиваемой рамкой, а так же программа для заполнения основной надписи.
Программа обеспечивает:
- вставку нового документа;
- удобное заполнение основной надписи;
- выбор фамилий и наименований из выпадающих списков;
- заполнение граф основной надписи значениями по умолчанию;
- вставку в основную надпись логотипа компании;
- легкую настройку любых параметров шрифта и рамок;
- легкую настройку размеров рамок для текущего принтера;
- легкие вставку/удаление граф заказчика;
- легкие вставку/удаление граф учета;
- легкие вставку/удаление обозначения документа, повернутого на 180°; NEW!
- коллективную работу по сети.
Рекомендуется конструкторам и техническим писателям, специалистам по MS Word.
В версии 1.12 Добавлено: Вставка в основную надпись обозначения документа, повернутого на 180°.
Обновлено — 27.05.2009. Выложено впервые — 05.06.2005 Скачать программу (1,05 МБ)
Задать вопрос по программе «Творд» на
Брагин форуме.
Шаблоны Брагина для текстовых документов
Статус — бесплатно
Шаблоны листов утверждения по ГОСТ 2.105-95
Tword_ESKD_A4_LU.dot
Правила пользования в шаблоне
Обновлено — 04.09.2006. Выложено впервые — 04.09.2006 Скачать шаблон (19к)
Tword_ESKD_A4_LU2.dot
Шаблон листа утверждения на колонтитулах.
Обновлено — 30.09.2006. Выложено впервые — 30.09.2006 Скачать шаблон (29к)

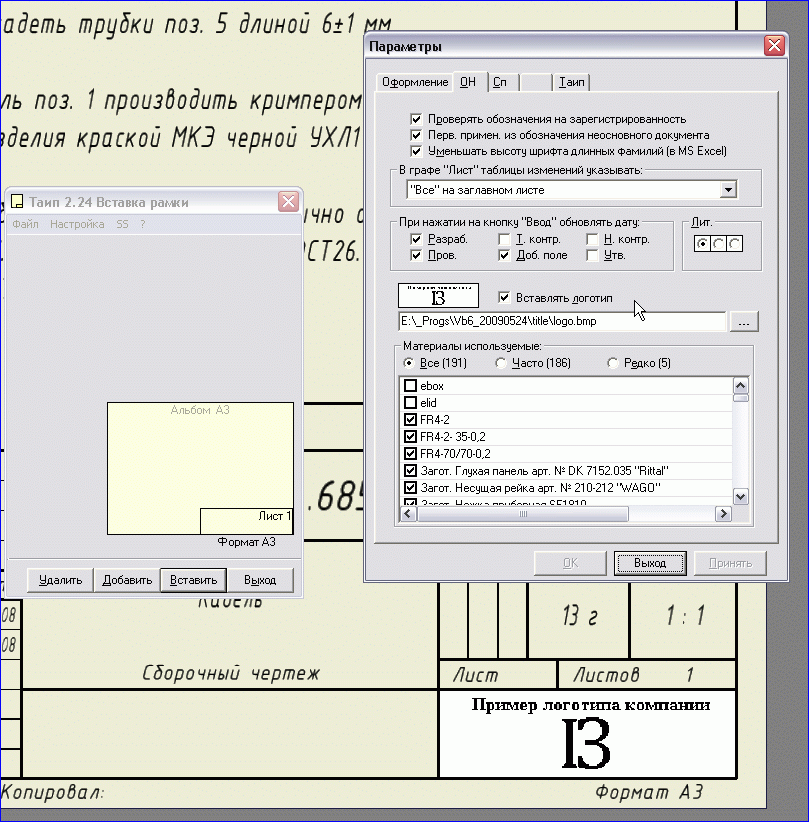

Рамки A4, A3, A2, A1 ЕСКД для AutoCAD 2002 и выше с основными надписями и
программа для их вставки и заполнения.
Рекомендуется для всех работающих в AutoCAD по ЕСКД. Чтение описания обязательно.
Обновлено — 07.10.2006. Выложено впервые — 20.11.2004 Скачать программу (548 кБ)
Задать вопрос по программе «Такад» на
Брагин форуме.

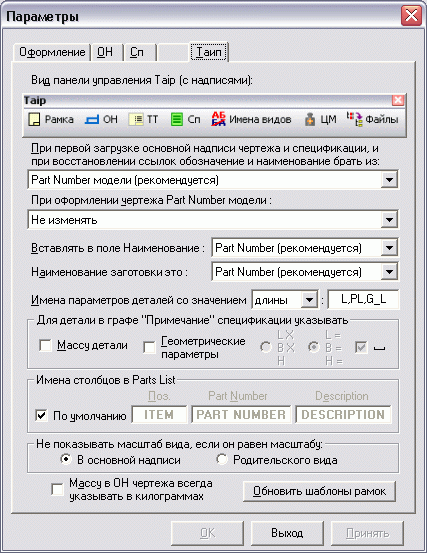

Оформление чертежей и разработка спецификаций с помощью Autodesk Inventor 10/11/2008/2009/2010
Программа устанавливается как надстройка Autodesk Inventor (AddIn).
Для запуска программы в операционной системе MS Windows XP Proffisional x64 Edition (процессор x86) необходимо воспользоваться указаниями в файле Указания по установке и удалению.txt
Работа программы в ОС MS Vista x32 и Vista x64 не проверялась.
Программа обеспечивает:
- выбор и вставку рамок форматов A4, A3, A2, A1, A0 ЕСКД;
- настройку любых параметров рамок;
- удобное редактирование основной надписи;
- вставку скетч-символов из любого чертежа;
- связывание материала модели с обозначением ее материала в основной надписи чертежа;
- отображение на чертеже центра масс модели;
- переименование видов;
- нанесение на чертеже технических требований;
- получение единичных и групповых спецификаций;
- восстановление ссылок на перемещенные и переименованные файлы;
- замену модели для чертежа;
- поиск и замена текста на чертеже;
- элементы электронного документооборота;
- коллективную работу по сети.
Особенности программы:
— рамки вставляются из отдельного файла PAMKA.idw,
— создание полноценных спецификаций по максимально взятой информации из файлов Autodesk Inventor.

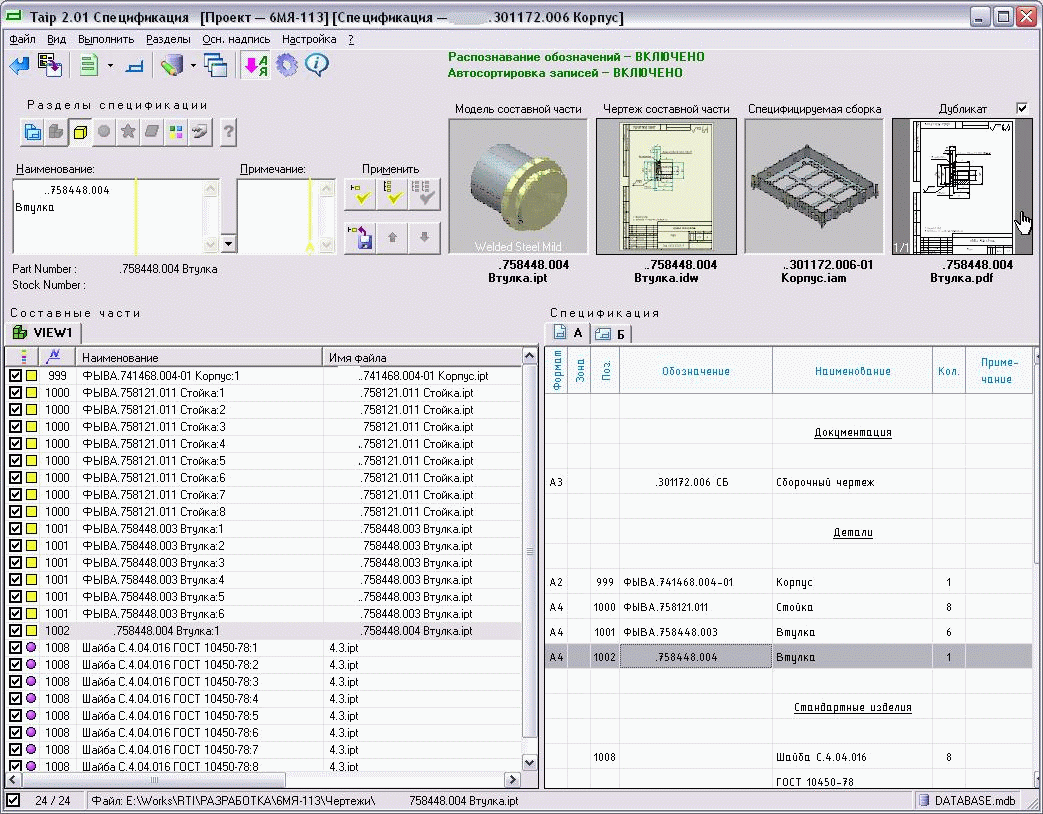

Основные возможности программы при разработке спецификации:
- разработка спецификаций из сборочных чертежей или 3D-моделей сборок;
- разработка единичных и групповых спецификаций по вариантам А и Б;
- количество исполнений в групповых спецификациях по вариантам А и Б — любое;
- титульный лист в спецификации по варианту А;
- разработка спецификаций с покупными изделиями-заготовками (деталями и сборками);
- разработка спецификаций с изделиями-заготовками;
- разработка спецификаций с производственно-технологическими вариантами изделий;
- разработка спецификаций для изделий с электромонтажом по ГОСТ 2.413;
- заполнение всех разделов групповой спецификации для любых исполнений изделия;
- вставка и обновление таблицы исполнений на групповом сборочном чертеже;
- присвоение номеров позиций, начиная с любого номера;
- резервирование номеров позиций внутри разделов и между разделами;
- обновление номеров позиций на сборочном чертеже;
- одинаковые номера позиций у разных составных частей;
- резервирование пустых строк между записями внутри разделов и между разделами;
- изменение порядка следования записей внутри разделов;
- запись истинных форматов чертежей деталей;
- вставка "индикатора" оригинальных и заимствованных изделий;
- в разделах "Стандартные изделия", "Прочие изделия" и "Материалы" группирование записей однотипных изделий;
- в разделах "Стандартные изделия" и "Прочие изделия" заполнение графы "Обозначение";
- в разделе "Стандартные изделия" расположение записей в порядке возрастания параметров;
- в разделе "Материалы" подсчет количества материала, измеряемого в единицах массы, длины, площади и объема;
- вставка примечания ко всей спецификации (внизу, под содержанием);
- вставка и заполнение листа регистрации изменений (ЛР);
- для проектировщиков кабельных соединений подсчет суммы длин одинаковых проводов и кабелей созданных модулем Cable & Harness;
- для проектировщиков трубопроводов подсчет суммы длин одинаковых труб, созданных модулем Tube & Pipe;
- для проектировщиков мебели подсчет суммы длин, площадей и объемов составных частей мебели из одинаковых материалов;
- расположение компонентов в браузере сборки в порядке их следования в спецификации (очень удобно);
- вставка наименований изделий из выпадающего списка;
- вставка логотипа компании в основную надпись;
- перемещение многострочной записи на последующий лист, если граница листа пересекает запись;
- вывод спецификации в лист MS Excel, полностью готовой для печати;
В версии 2.27
Изменено: Исключена проверка регистрации обозначений. Исправлено: На компьютерах, с впервые установленной программой (вер. 2.25 и 2.26), не работала кнопка Спецификация.

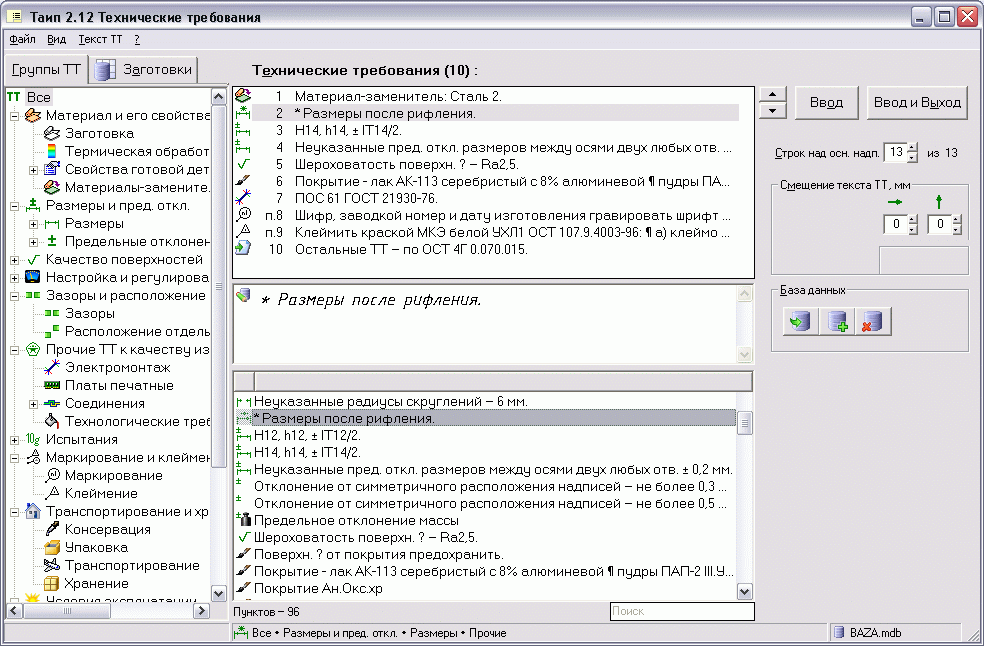

Технические требования Добавлено: Возможность записи пунктов ТТ без красной строки. Добавлено: Задание междустрочного интервала. Исправлено: При первой вставке ТТ неправильно вставлялось количество строк над основной надписью.
Спецификация Добавлено: Увеличено количество толщин линий для оформления спецификаций. Добавлено: Оформление спецификации со шрифтом Arial. Добавлено: Возможность указания длины в графе «Материалы» только в метрах. Изменено: Удалена опция «Уменьшать высоту шрифта длинных фамилий». Теперь для длинных фамилий шрифт уменьшается всегда. Исправлено: Не выводилась спецификация по варианту Б. Исправлено: Замеченные погрешности оформления.
Скетч-символы Добавлено: Вставка за один раз несколько одинаковых или несколько разных скетч-символов.
Имена видов Добавлено: Имена видов теперь могут состоять из прописных букв латинского алфавита. Изменено: Исключены буквы З и Ч из имен видов, состоящих из прописных букв русского алфавита по ГОСТ 2.316—2008
Для квалифицированных конструкторов, специалистов по Autodesk Inventor.
Поиск ссылок в файлах Autodesk Inventor 10/11/2008/2009/2010.
Программа предназначена для быстрого поиска и замены ссылок в файлах Autodesk Inventor.
Программа разрабатывалась и тестировалась в MS Windows XP SP2.
Программа позволяет:
- находить все применяемости (вхождения) одного файла;
- переименовывать файлы без потери ссылок на них;
- находить все неиспользованные файлы;
- удалять неиспользованные файлы;
- восстанавливать ссылки на перемещенные/переименованные файлы;
- заменять ссылки;
- заменять модель для вида в чертеже;
- просматривать полный файловый состав сборки;
- удалять все файлы из папок OldVersions;
- просматривать свойства файлов;
- работать с локальными и сетевыми дисками.
Программа полезна на любом этапе работы над проектами.
Рекомендуется всем конструкторам, работающим в Autodesk Inventor.
В версии 1.13 Исправлено: В режиме «Применяемость», в некоторых случаях файлы, на которые была найдена ссылка, отображались в окне 1 как файлы, на которые ссылка не найдена.
Обновлено — 24.05.2009. Выложено впервые — 30.11.2008 Скачать программу (880 кБ)
Задать вопрос по программе «Искатель ссылок» на
Брагин форуме.
Оформление конструкторской документации в CATIA V5R20.
Программа разрабатывалась и тестировалась в MS Windows XP SP3 32bit.
Функциональные возможности программы:
- выбор и вставка рамок форматов A4, A3, A2, A1, A0 ЕСКД;
- настройка любых параметров рамок;
- удобное редактирование основной надписи;
- вставка/редактирование технических требований;
- коллективная работа по сети.
Возможности программы при работе с основной надписью:
- заполнение граф из выпадающих списков;
- заполнение граф значениями по умолчанию при первой загрузке;
- запись материала с разделительной чертой;
- настройка выпадающего списка материалов на редко или часто используемые;
- корректировка значения графы «Лист», в зависимости от количества листов;
- вставка текущих дат при вводе данных в основную надпись;
- вставка литеры в любую колонку графы «Лит.»;
- вставка истинного масштаба первого вида или масштаба, назначенного пользователем;
- вставка истинной массы модели или массы, назначенной пользователем;
- вставка значения массы только в килограммах или с указанием единиц измерения массы;
- вставка «См. табл.» в графы «Лит.» и «Масса»;
- вставка записи «Утвержден… ЛУ»;
- вставка логотипа организации-разработчика;
- проверка обозначений документов на зарегистрированность (при работе с реестром обозначений);
- вставка номера последнего изменения документа и номера извещения при разработке извещения об изменении (при работе по системе БрагинДок);
- запись всех данных основной надписи чертежа в базу данных.

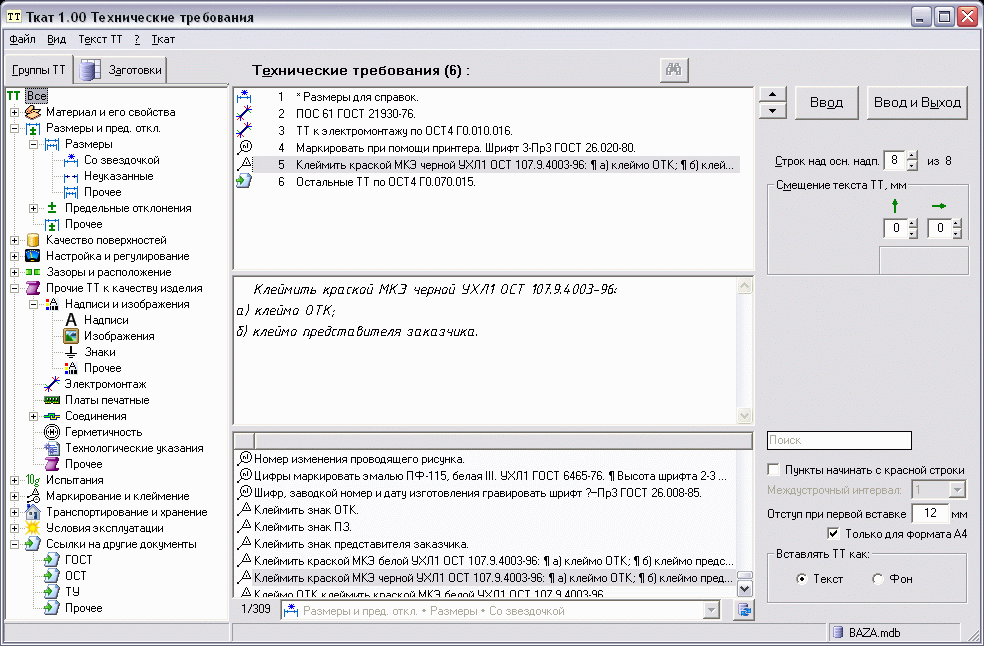

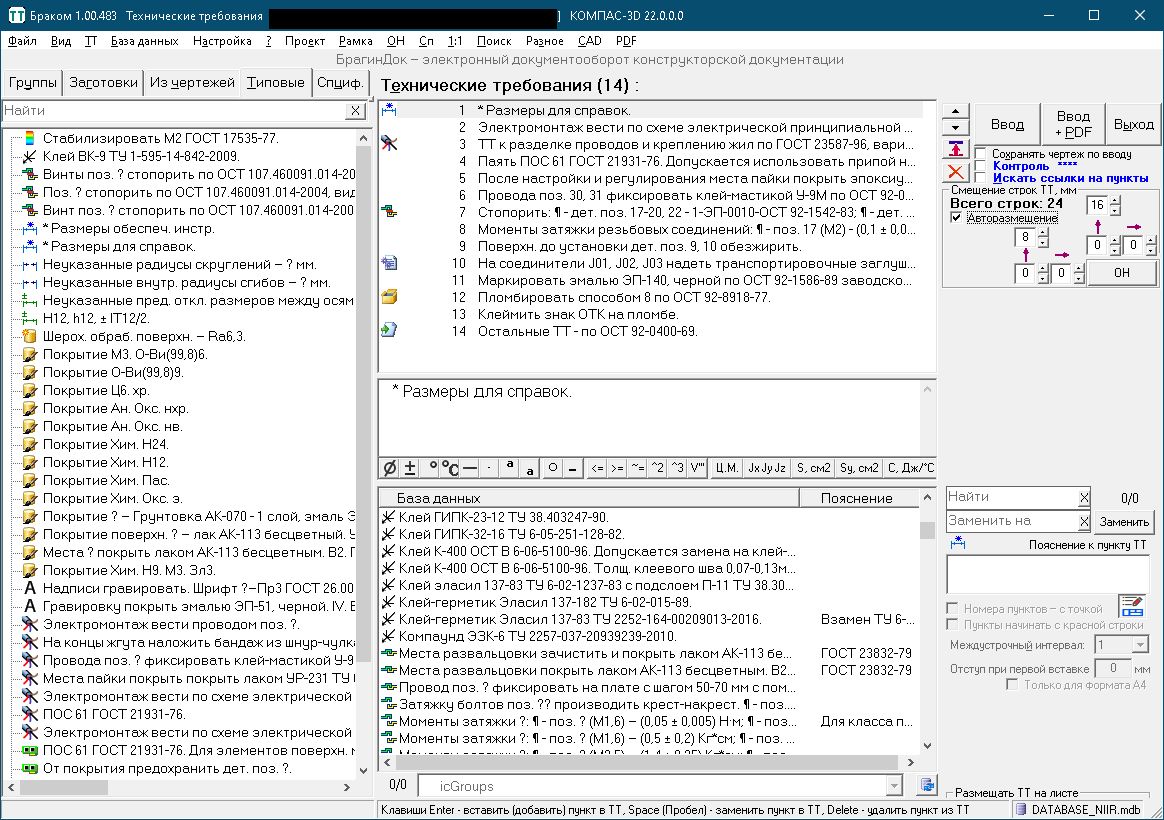

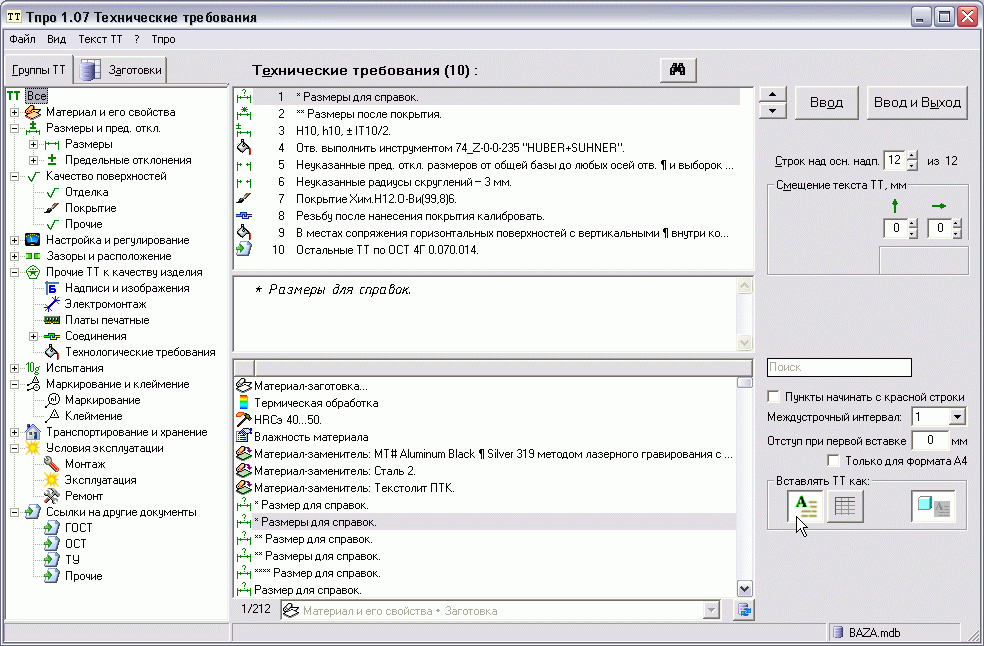

Возможности программы при работе с техническими требованиями:
- вставка и редактирование ТТ с помощью диалогового окна;
- вставка ТТ в виде редактируемого текста или в виде не редактируемого фона;
- вставка ТТ с учетом масштаба листа;
- вставка ТТ над основной надписью чертежа и слева от нее;
- формирование ТТ пунктами из базы данных;
- формирование ТТ из заранее созданных заготовок;
- проверка соответствия размеров со звездочками пунктам ТТ;
- написание пунктов ТТ с красной строки или без нее;
- смещение текста ТТ по вертикали и горизонтали.
Перед началом пользования чтение Руководства пользователя обязательно.
В версии 1.01 Добавлено: Выбор и вставка рамок форматов A4, A3, A2, A1, A0 ЕСКД. Добавлено: Удобное редактирование основной надписи. Исправлено: При вставке технических требований не учитывался масштаб листа.

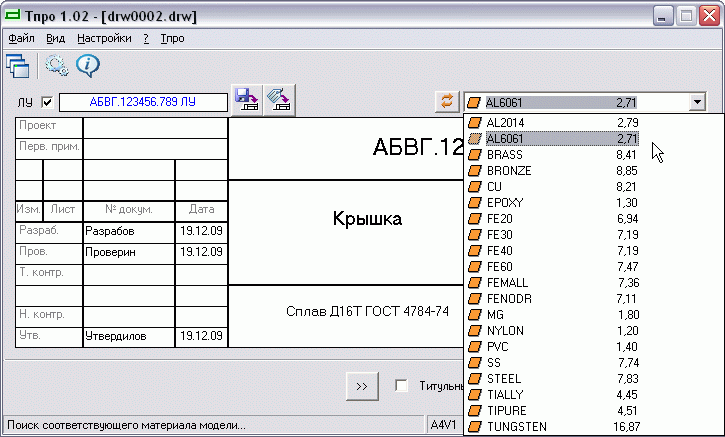

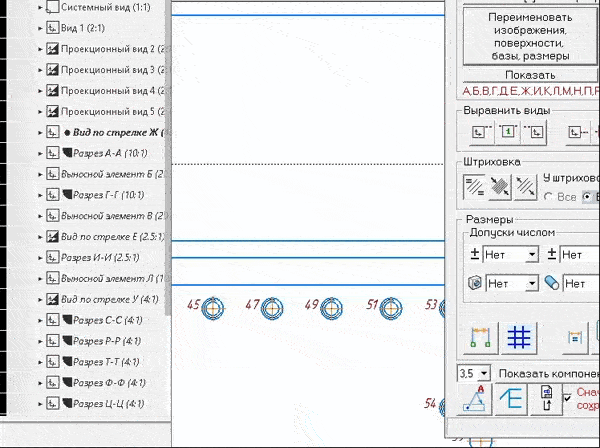

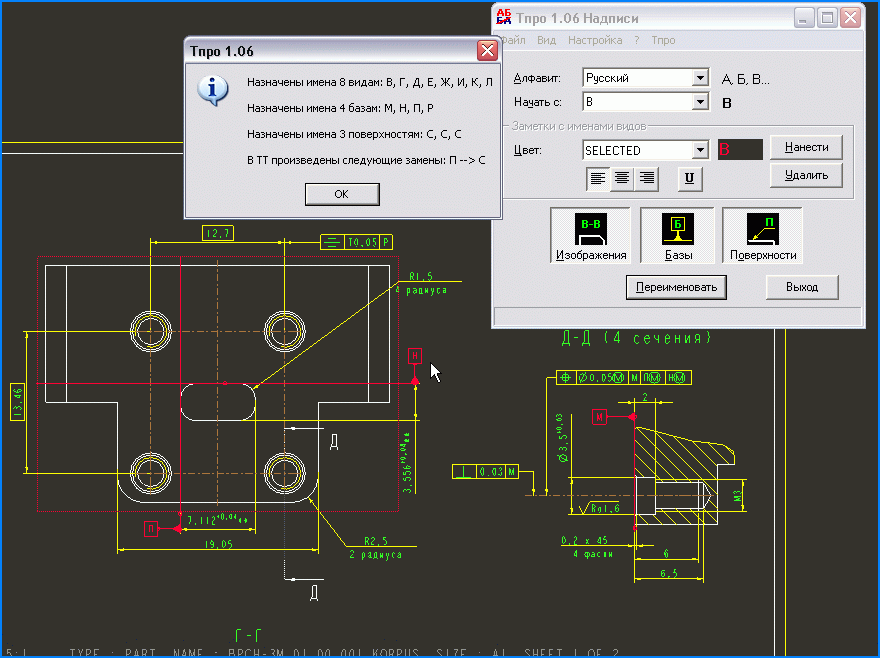

Оформление конструкторской документации в Pro/ENGINEER WF4/WF5.
Программа разрабатывалась и тестировалась в MS Windows XP SP3 32bit.
Программа обеспечивает:
- вставку/замену форматов чертежа A4, A3, A2, A1, A0 ЕСКД;
- удобное редактирование основной надписи чертежа;
- обновление чертежных параметров модели;
- связывание материала модели с обозначением материала в основной надписи чертежа;
- вставку/редактирование технических требований;
- получение единичных и групповых спецификаций;
- расстановку номеров позиций на сборочном чертеже;

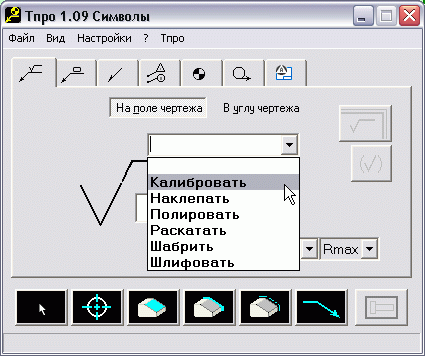

- вставку обозначений шероховатости, маркирования и клеймения, обозначений отверстий;
- переименование изображений, баз и других объектов чертежа;
- переименование изображений, баз и других объектов в тексте на поле чертежа;
- поиск и замена текста в чертеже;
- обновление путей в файле search_path_file;
- информирование о появлении новых версий при коллективном проектировании;
- коллективную работу по сети.

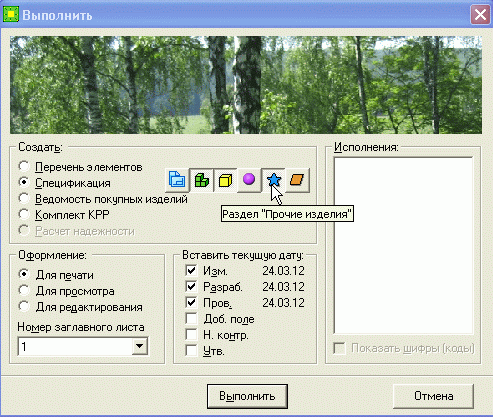

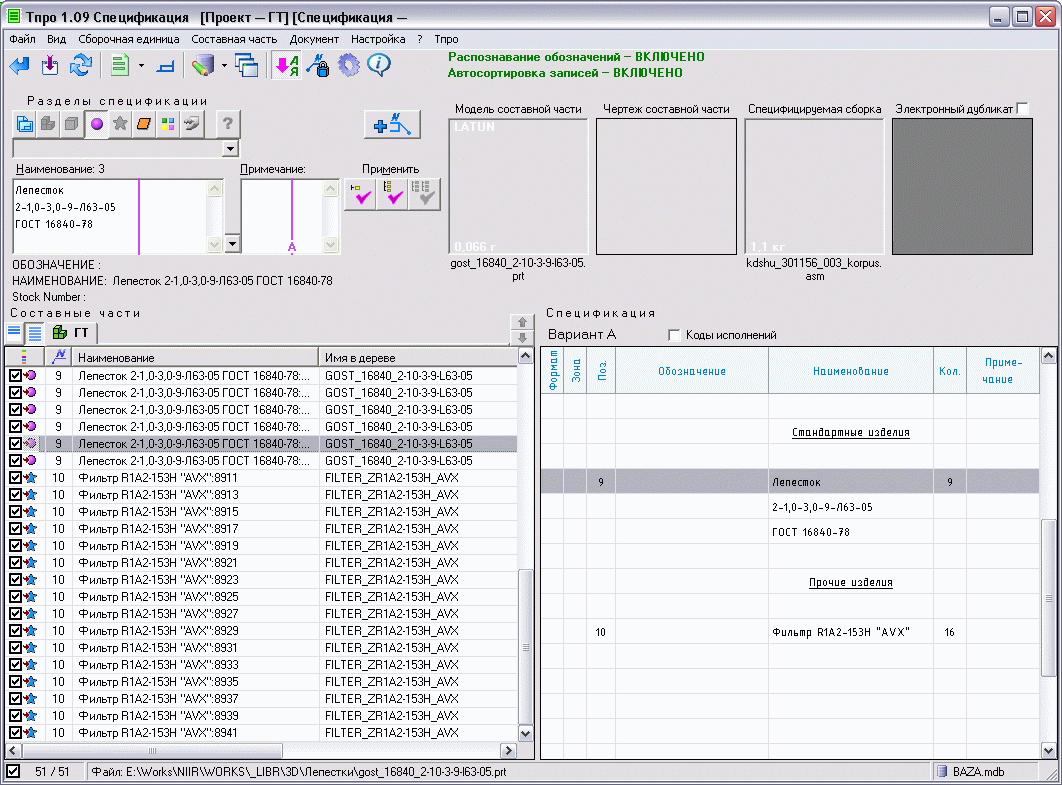

Возможности программы по созданию спецификаций:
- разработка спецификаций из сборочных чертежей или 3D-моделей сборок;
- разработка единичных и групповых спецификаций по вариантам А и Б;
- количество исполнений в групповых спецификациях по варианту А и Б — любое;
- титульный лист в спецификации по варианту А;
- считывание компонентов из фантомных подсборок;
- разработка спецификаций с производственно-технологическими вариантами изделий;
- разработка спецификаций для изделий с электромонтажом по ГОСТ 2.413;
- заполнение всех разделов групповой спецификации для любых исполнений изделия;

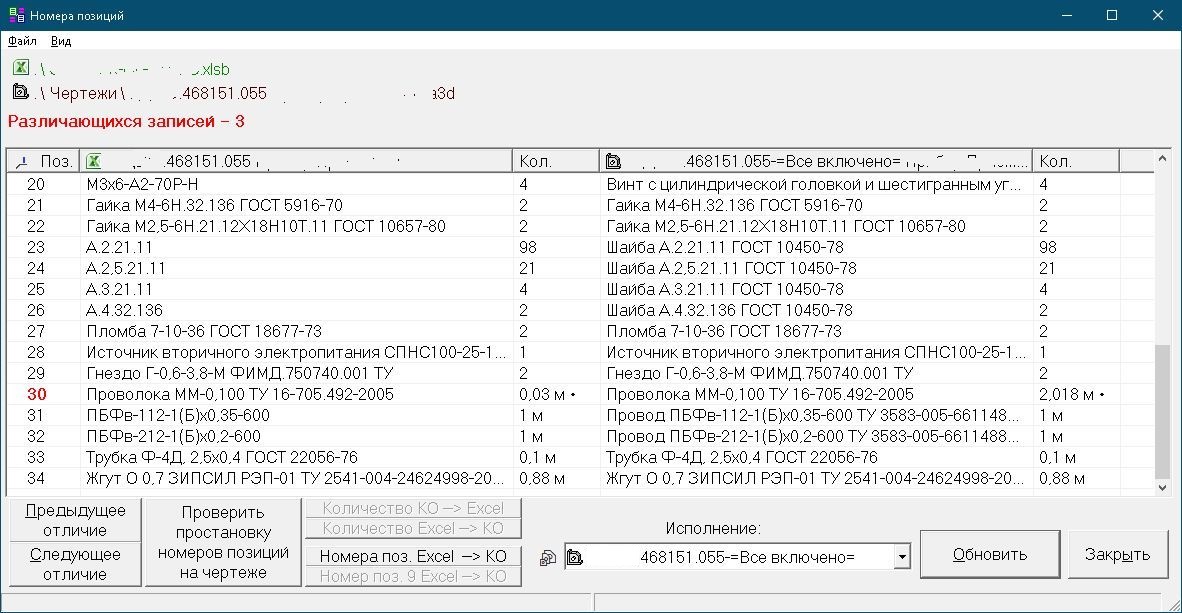

- присвоение номеров позиций, начиная с любого номера;
- резервирование номеров позиций внутри разделов и между разделами;
- расстановка на сборочном чертеже номеров позиций на полке с линией-выноской;
- добавление на сборочном чертеже «этажерочных» номеров позиций;
- показ номеров позиций, отсутствующих на сборочном чертеже;
- обновление номеров позиций на сборочном чертеже;
- обновление номеров позиций в тексте на поле чертежа;
- прежние номера позиций при внесении изменений по извещению об изменении;
- одинаковые номера позиций у разных составных частей;
- резервирование пустых строк между записями внутри разделов и между разделами;
- изменение порядка следования записей внутри разделов;
- авторазмещение записей в начале или в конце раздела с обозначениями изделий не соответствующими обозначению специфицируемого изделия;
- запись истинных форматов чертежей деталей;
- вставка "индикатора" оригинальных и заимствованных изделий;
- в разделах "Стандартные изделия", "Прочие изделия" и "Материалы" группирование записей однотипных изделий;
- в разделах "Стандартные изделия" и "Прочие изделия" заполнение графы "Обозначение";
- в разделе "Стандартные изделия" расположение записей в порядке возрастания параметров;
- в разделе "Материалы" подсчет количества материала, измеряемого в единицах массы, длины, площади и объема;
- вставка примечания ко всей спецификации (внизу, под содержанием);
- вставка и заполнение листа регистрации изменений (ЛР);
- для проектировщиков мебели подсчет суммы длин, площадей и объемов составных частей мебели из одинаковых материалов;
- вставка наименований изделий из выпадающего списка;
- перемещение многострочной записи на последующий лист, если граница листа пересекает запись;

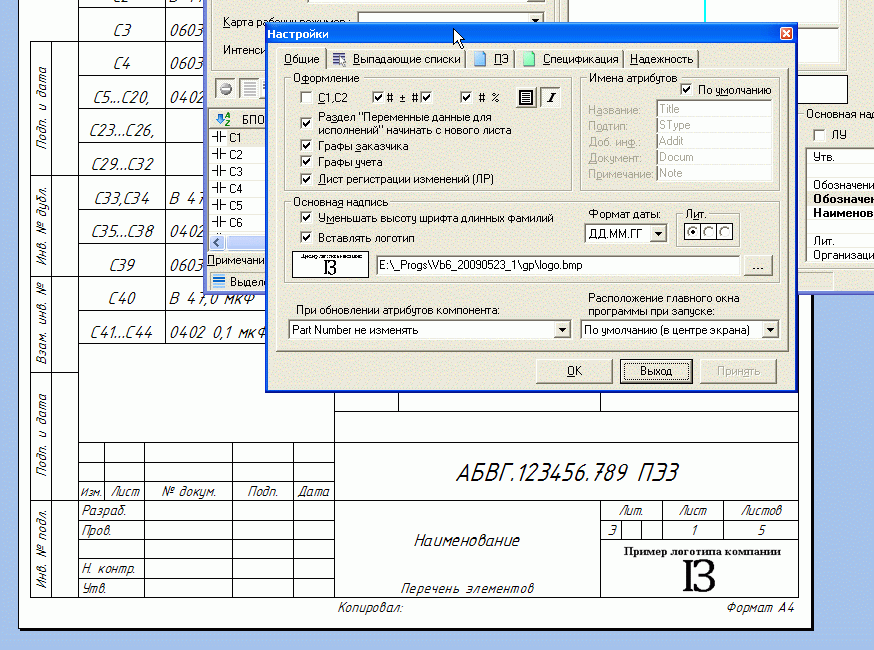

- вставка логотипа компании в основную надпись;

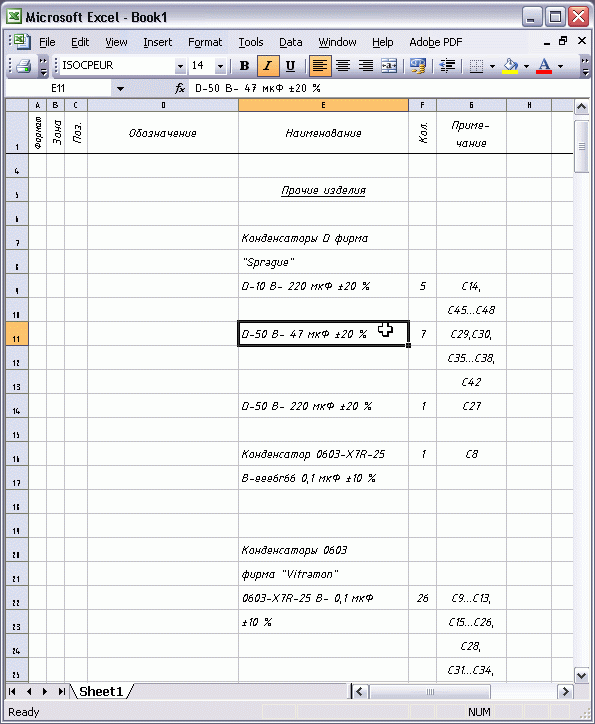

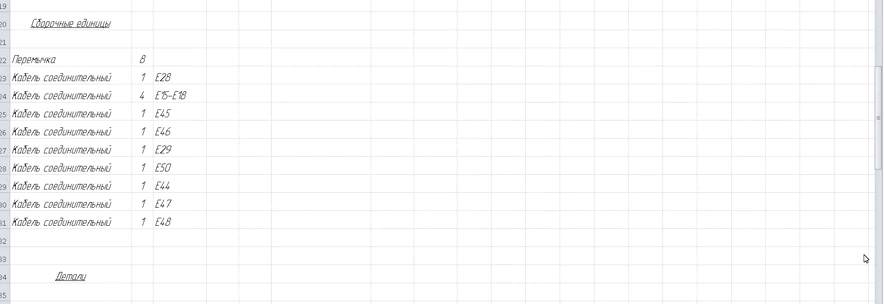

- вывод спецификации в лист MS Excel, полностью готовой для печати.
Возможности программы при работе с форматами (рамками):
- вставка/замена выбранной рамки на выбранном листе;
- добавление листа с выбранной рамкой;
- автоматическое заполнение основной надписи во вставленной рамке;
- удаление выбранного листа;
- перемещение ТТ на прежнее, относительно основной надписи, место при смене рамки.

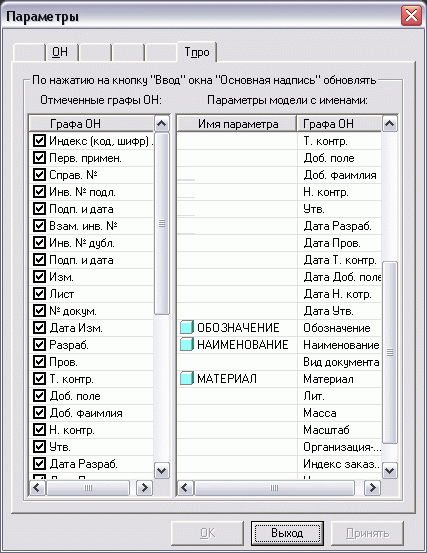

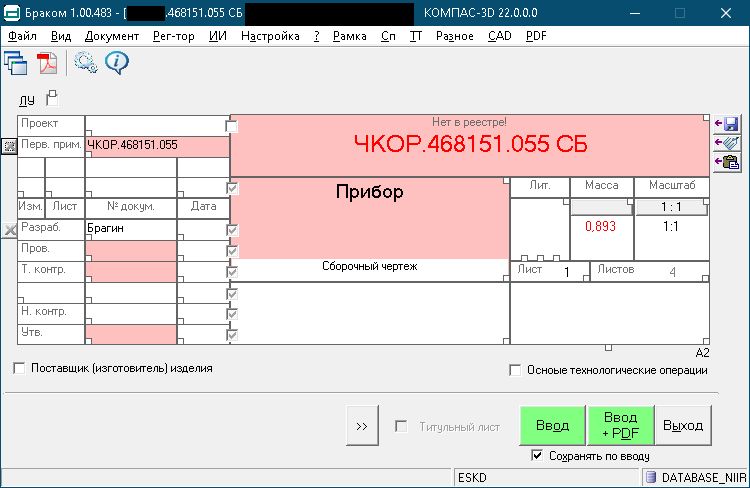

Возможности программы при работе с основной надписью:
- заполнение граф основной надписи из чертежных параметров модели;
- обновление чертежных параметров модели;
- заполнение граф из выпадающих списков;
- заполнение граф значениями по умолчанию при первой загрузке;
- запись материала с разделительной чертой;
- настройка выпадающего списка материалов на редко или часто используемые;
- вставка текущих дат при вводе данных в основную надпись;
- корректировка значения графы «Лист», в зависимости от количества листов;
- вставка литеры в любую колонку графы «Лит.»;
- вставка истинного масштаба первого вида или масштаба, назначенного пользователем;
- вставка истинной массы модели или массы, назначенной пользователем;
- вставка значения массы только в килограммах или с указанием единиц измерения массы;
- вставка «См. табл.» в графы «Лит.» и «Масса»;
- вставка записи «Утвержден… ЛУ»;
- проверка обозначений документов на зарегистрированность (при работе с реестром обозначений);
- вставка номера последнего изменения документа и номера извещения при разработке извещения об изменении (при работе по системе БрагинДок);
- запись всех данных основной надписи чертежа в базу данных.
Возможности программы при работе с техническими требованиями:
- вставка и редактирование текста ТТ с помощью диалогового окна;
- вставка ТТ в чертеж и в модель;
- вставка ТТ в виде заметки и в виде таблицы;
- вставка ТТ над основной надписью чертежа и слева от нее;
- формирование ТТ пунктами из базы данных;
- формирование ТТ из заранее созданных заготовок;
- проверка соответствия размеров со звездочками пунктам ТТ;
- поиск в чертеже ссылок на пункты ТТ;
- задание междустрочного интервала в тексте ТТ;
- написание пунктов ТТ с красной строки или без нее;
- смещение текста ТТ по вертикали и горизонтали.
Возможности программы при работе с символами:
- вставка обозначений шероховатости;
- вставка заметки на полке линии-выноски (одно- и многострочную) с правой и левой выноской;
- вставка знаков маркирования и клеймения;

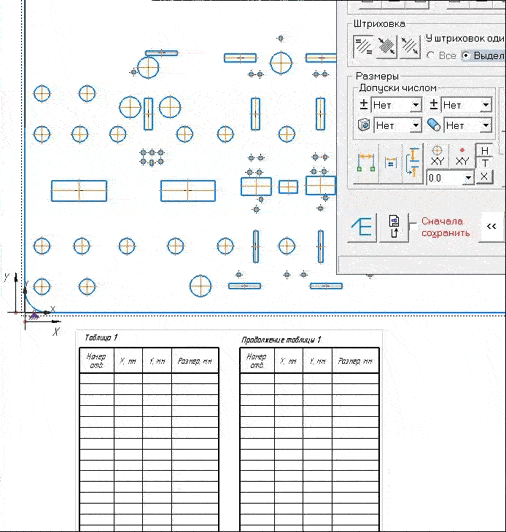

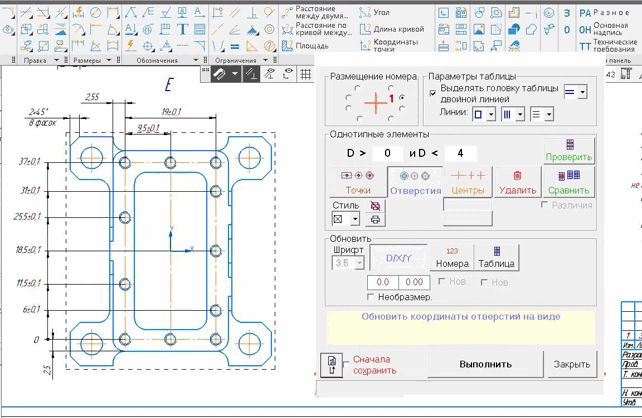

- вставка обозначения отверстий;
- вставка знаков «повернуто», «развернуто» и стрелки вида,
- удаление неиспользуемых дефиниций символов.

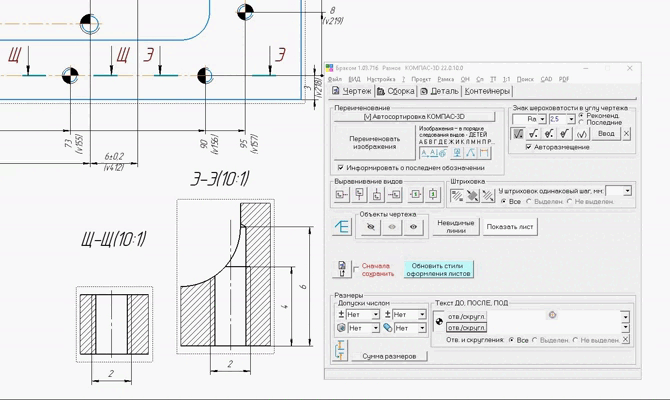

Возможности программы при работе с надписями на чертеже:
- формирование надписей-обозначений по ГОСТ 2.316—2008;
- нанесение заметок с обозначениями (именами) видов на виды-не-сечения;
- переименование видов-сечений;
- переименование базовых плоскостей и осей;
- переименование прочих объектов чертежа (поверхностей, размеров и т.п.);
- переименование изображений, баз и прочих объектов в тексте на поле чертежа;
- выбор начального обозначения для переименования.
Программа особенно эффективна при большом количестве именованных объектов на многолистовых чертежах.

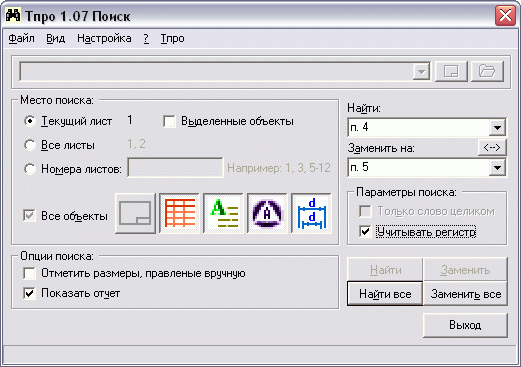

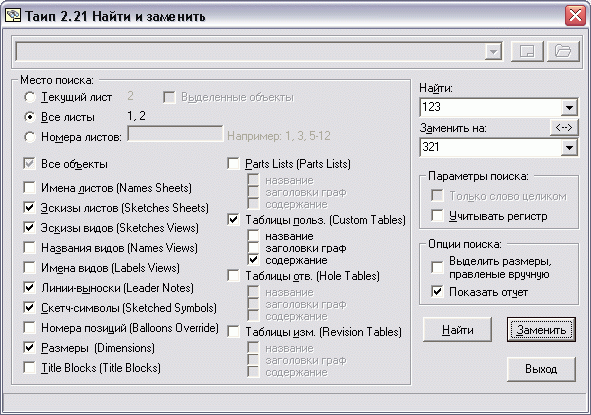

Возможности программы при поиске на поле чертежа:
- поиск и замена текста в таблицах, заметках, символах и размерах на поле чертежа.
Перед первым началом пользования чтение Руководства пользователя обязательно.

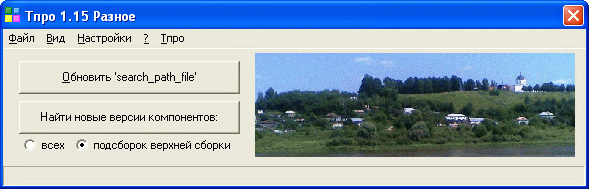

В версии 1.15
Добавлено: Добавлена «Панель управления Тпро» для ускорения запуска окон программы и информирования о новых версиях при коллективном проектировании.
Технические требования Добавлено: В дерево ТТ добавлено деление покрытий на виды по способу получения.
Разное Добавлено: Поиск новых версий компонентов активной сборки.
Программа предназначена для помощи в работе с Pro/ENGINEER.
Программа разрабатывалась и тестировалась в
- MS Windows XP SP3 32bit Pro/ENGINEER Wildfire 5.0 M050.
- MS Windows 7 32bit Creo Elements/Pro 5.0 M080.
- по отзывам пользователей, программа работоспособна в MS Windows XP x64 Pro/ENGINEER Wildfire 5.0 M080 x64.
Функциональные возможности программы:
- создание чертежа активной модели;
- открытие чертежа активной модели;
- сохранение активной модели. После сохранения сборки
а) запись недостающих путей компонентов сборки в ‘search_path_file’;
б) обновление CTG-файла;
- сохранение активного чертежа. Перед сохранением чертежа:
а) запись текста с текущими датой и временем в сохраняемый чертеж;
б) запись пути к чертежу в параметр модели чертежа;
в) запись параметров модели в параметры чертежа;
- информирование о появлении новых версий компонентов сборки;
- обновление сборки новыми версиями подсборок;
- запись недостающих путей компонентов сборки в ‘search_path_file’ и обновление CTG-файла.
- автоматическая активизация отображенного на экране окна
В версии 1.08 Исправлено: Возникало сообщение об ошибке с прекращением работы программы, когда становилось активным окно еще не сохраненной детали/сборки. Исправлено: Исключено притормаживание Pro/ENGINEER в момент проверки подключения. Исправлено: Исправлены другие замеченные ошибки.
Утилита для подготовки компьютера к запуску программ, написанных на VB6/VB.NET, взаимодействующих с Pro/ENGINEER разных версий и запуска этих версий Pro/ENGINEER.
С помощью этой утилиты настройка компьютера для работы VB-программ сведена к тривиальному запуску Pro/ENGINEER.
Функциональные возможности утилиты:
- изменение системных переменных по рекомендациям PTC в соответствии с запускаемой версией Pro/ENGINEER;
- регистрация программных компонентов запускаемой версии Pro/ENGINEER;
- запуск Pro/ENGINEER со стартовой папкой.
В версии 1.02 Добавлено: Удаление процесса pfclscom.exe перед регистрацией программных компонентов. Изменено: Запуск программы из любой папки с аргументом-путем к директории установки Pro/ENGINEER.

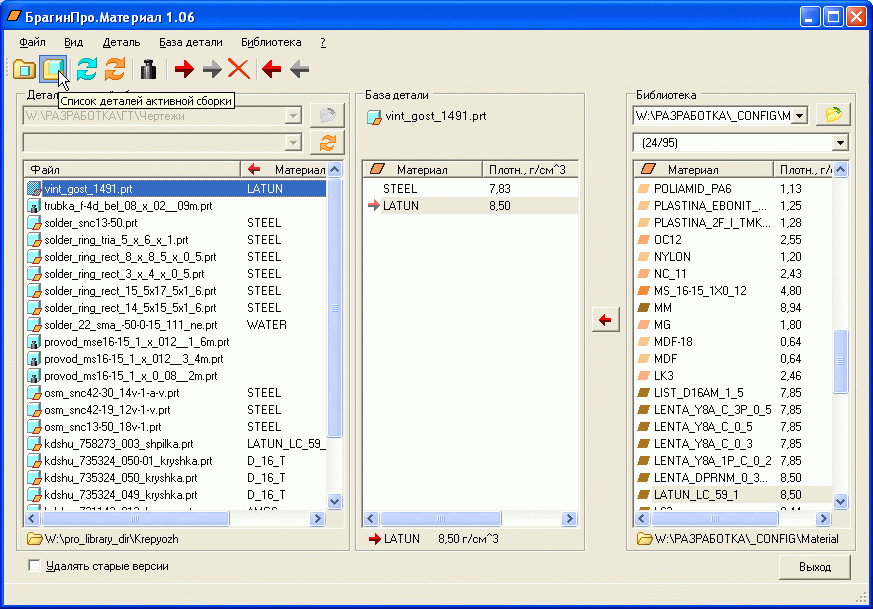

Проверка и переназначение материалов деталям Pro/ENGINEER WF5 в удобной наглядной форме.
Утилита разрабатывалась и тестировалась в MS Windows XP SP3 32bit с Pro/ENGINEER WF5
Функциональные возможности утилиты:
- отображение списка деталей из выбранной папки и всех ее подпапок;
- отображение списка деталей активной сборки;
- отображение списка материалов из баз деталей;
- отображение списка материалов из библиотеки;
- отображение массы детали для каждого материала базы;
- отображение плотности каждого материала;
- назначение деталям материалов из их баз;
- отмена назначения материала деталям;
- добавление в базы деталей материала из библиотеки;
- назначение деталям материала из библиотеки;
- удаление материала из баз деталей;
- назначение деталям материалов из баз других деталей, минуя библиотеку;
- назначение деталям альтернативной массы.
Рекомендуется конструкторам, работающим в Pro/ENGINEER. Чтение Руководства пользователя обязательно.
В версии 1.06 Добавлено: Назначение/добавление/удаление материалов деталям активной сборки. Исправлено: Устранено сообщение об ошибке, появлявшееся при выделении файла детали.

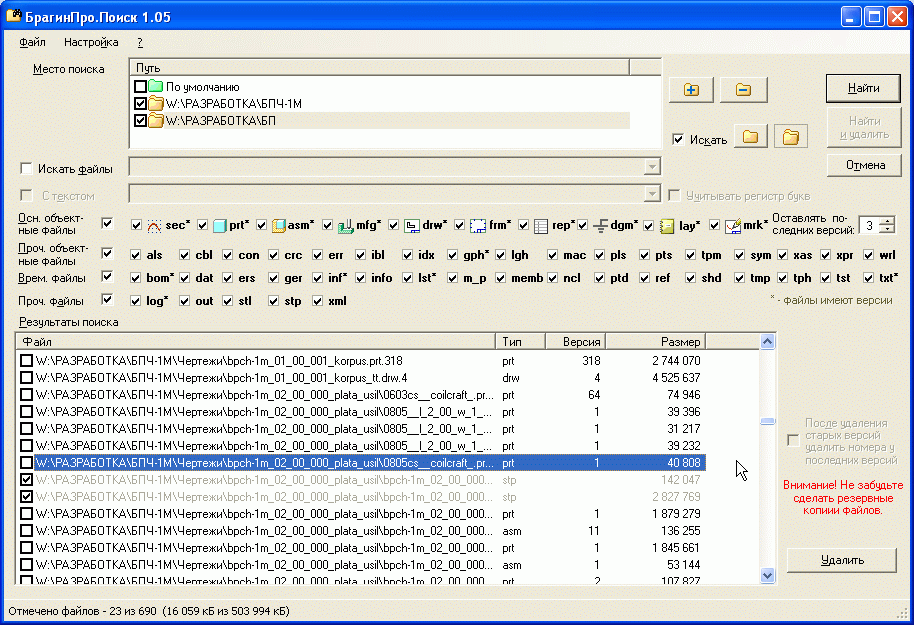

Быстрый поиск и удаление старых версий файлов деталей, сборок, чертежей и служебных файлов, создаваемых Pro/ENGINEER.
Функциональные возможности утилиты:
- поиск файлов в нескольких папках;
- поиск файлов по типам и по маске;
- отображение списка найденных файлов;
- отображение версий найденных файлов;
- удаление отмеченных версий файлов;
- запуск программы из командной строки.
- не требует инсталляции.
Рекомендуется конструкторам, работающим в Pro/ENGINEER.
В версии 1.05 Добавлено: Задание количества последних версий основных объектных файлов, не удаляемых программой.
Операционная система Windows XP Pro (x86, x64), Windows 7 (x86, x64).

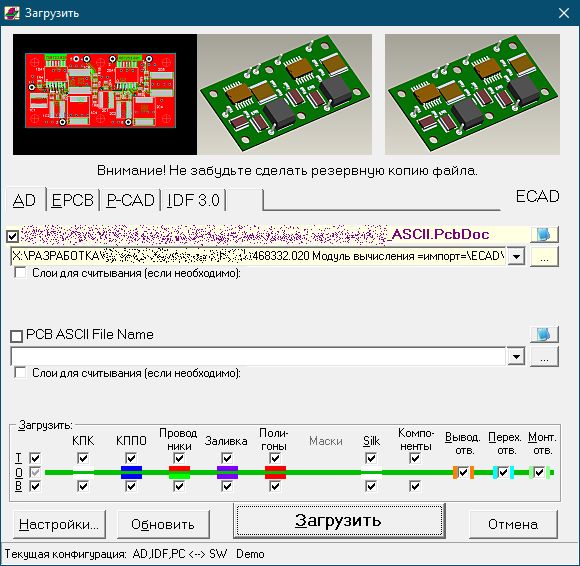

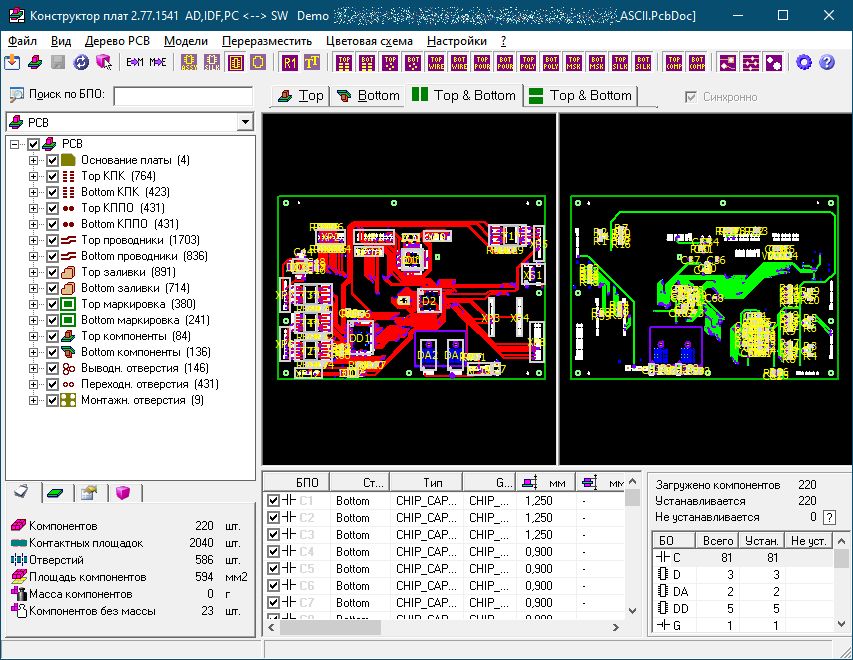

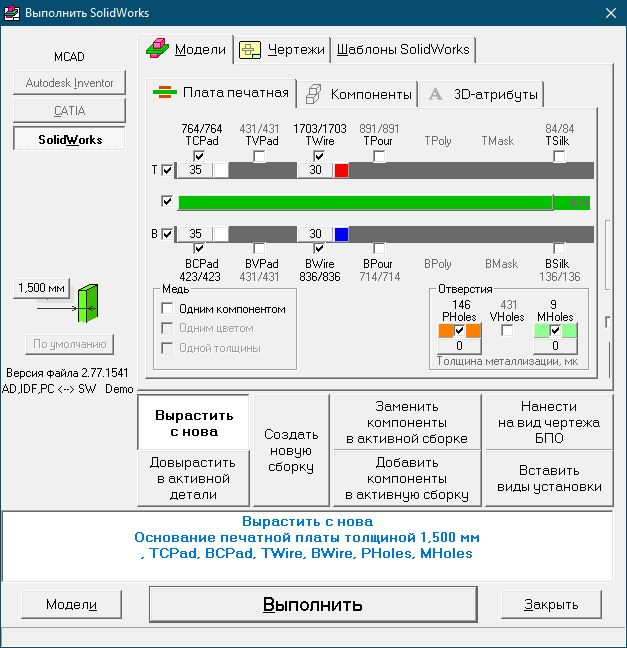

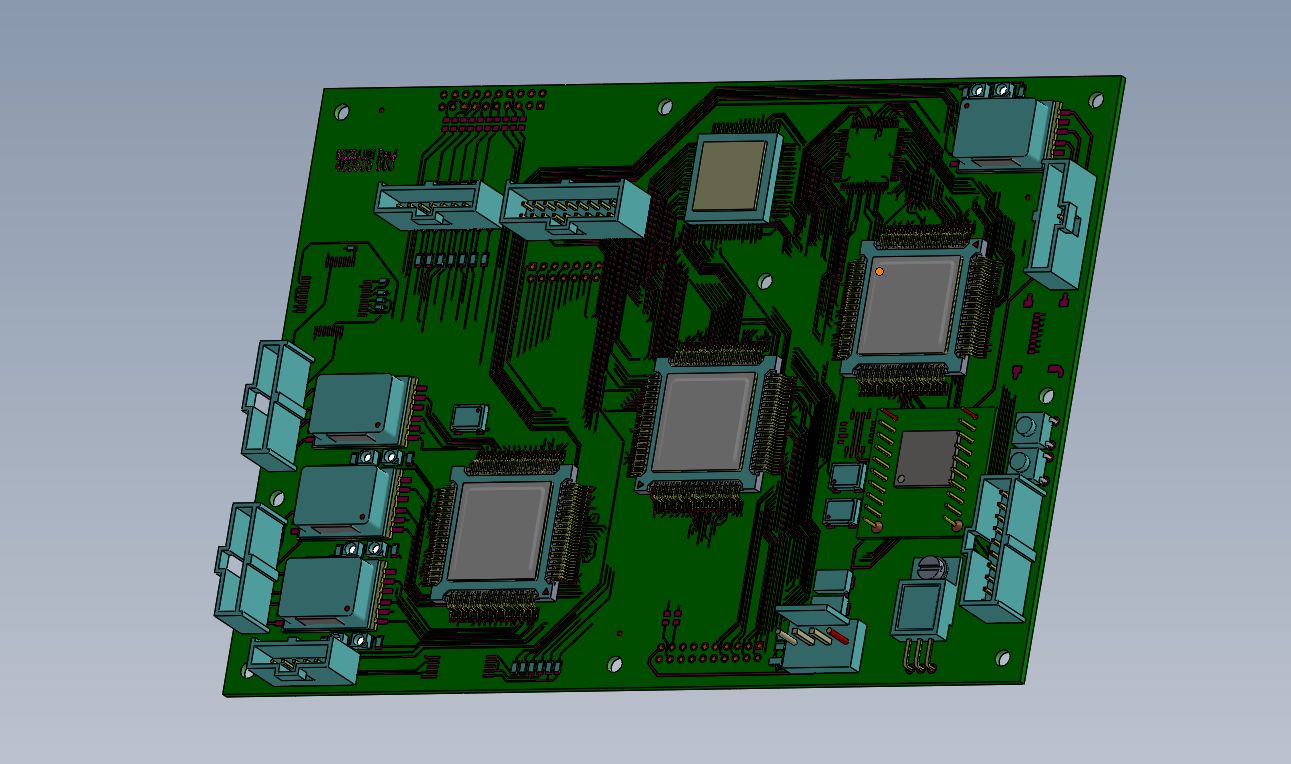

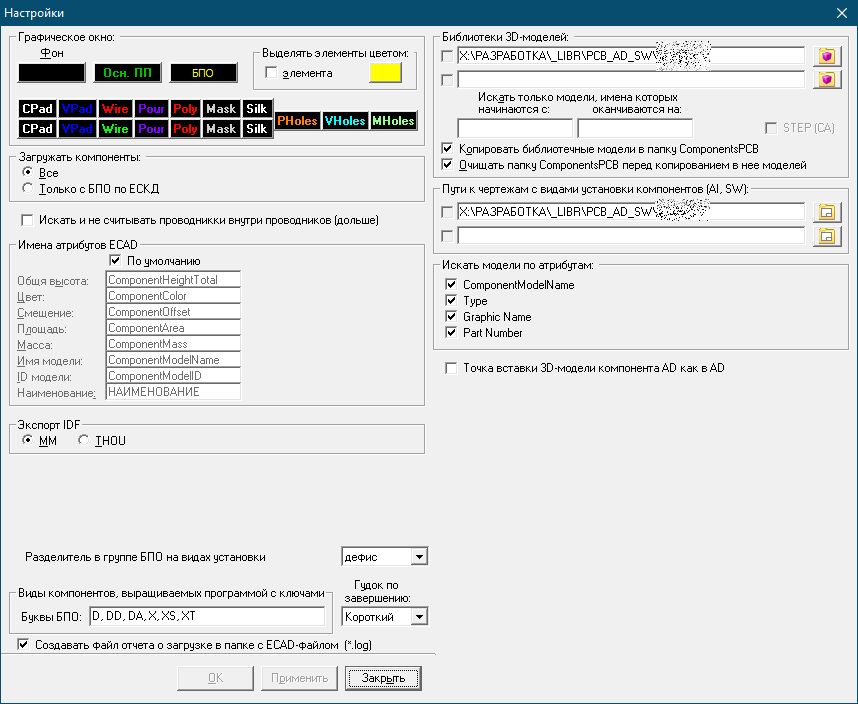

Функциональные возможности программы:
- Создание объемной модели основания ПП
- Создание монолитной модели ПП
- Создание составной модели ПП
- Выращивание контактных площадок для выводов компонентов Top, Bottom
- Выращивание контактных площадок переходных отверстий Top, Bottom
- Выращивание печатных проводников Top, Bottom
- Выращивание полигонов Top, Bottom
- Выращивание заливки Top, Bottom
- Выращивание вырезов в заливке Top, Bottom
- Выращивание масок Top, Bottom
- Выращивание маркировки Top, Bottom
- Выращивание текста Top, Bottom, Top Silk, Bottom Silk
- Выращивание сквозных монтажных и технологических отверстий
- Выращивание сквозных отверстий под выводы компонентов
- Выращивание сквозных переходных отверстий
- Выращивание глухих переходных отверстий
- Выращивание металлизации в отверстиях
- Выращивание всей меди в отдельном файле
- Выращивание элементов ПП с разными толщинами
- Выращивание элементов ПП с разными цветами
- Выращивание ПО и Value
- Выращивание компонентов на плате

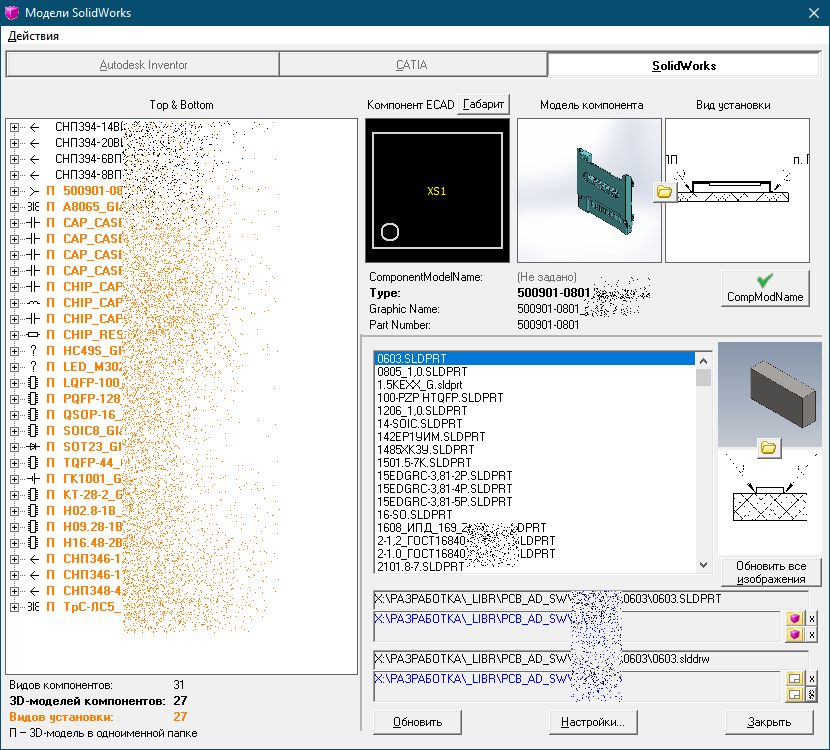

- Создание недостающих моделей библиотечных компонентов
- Реальный Outline компонентов

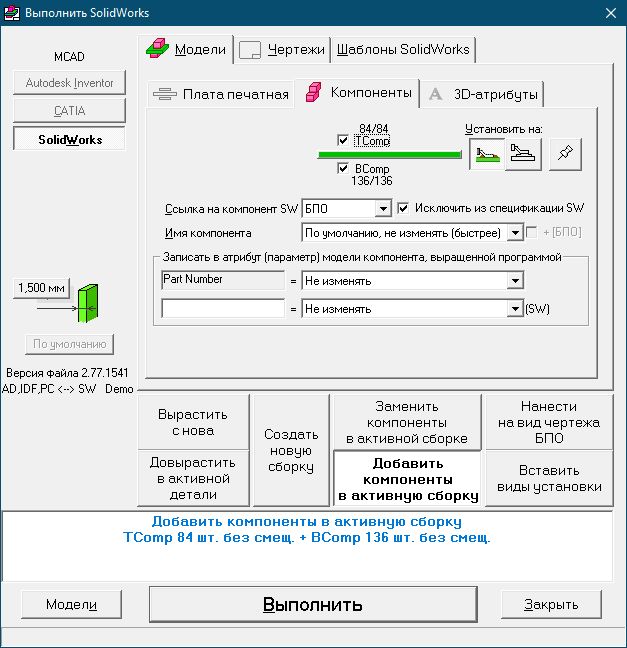

- Вставка библиотечных моделей компонентов в формате MCAD (деталь/сборка)
- Вставка записи для спецификации в параметры компонентов сборки
- Вставка библиотечных моделей компонентов в формате STEP
- Установка компонентов на основание платы или на контактные площадки
- Обновление компонентов в уже существующей сборке
- Переразмещение компонентов в сборке по измененному PCB файлу
- Переразмещение компонентов в PCB файле по измененной сборке
- Маркировка первых выводов в моделях компонентов

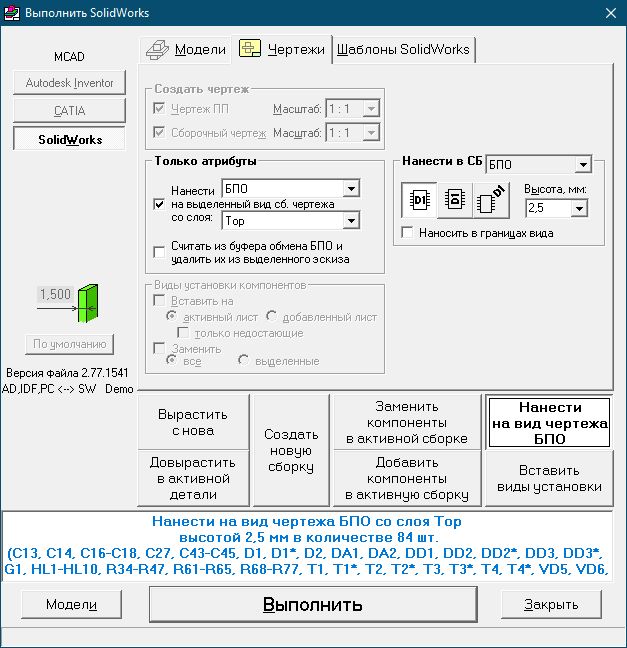

- Создание заготовок чертежа печатной платы (ЧПП) и сборочного чертежа печатного узла (СБ) по моделям, созданным программой
- Создание заготовок ЧПП и СБ по ранее созданным моделям MCAD
- Создание заготовки ЧПП с главным и проекционными видами ПП
- Создание заготовки СБ с главным и проекционными видами печатного узла
- Нанесение на виды сборочного чертежа ПО и Value при создании чертежа
- Нанесение ПО и Value на выбранный проекционный вид СБ
- Нанесение ПО и Value на выбранный выносной вид СБ
- Нанесение видов установки компонентов в СБ
- Создание моделей и чертежей на основе шаблонов
- Выбор элементов ПП и компонентов для отображения в модели и на чертеже
- Редактирование атрибутов компонентов ECAD
- Назначение пользовательских имен атрибутам компонентов ECAD
- Автосшивка в модели несовпадающих в файле P-CAD PCB концов линий контура платы
- Подсчет суммарной площади компонентов
- Подсчет суммарной массы компонентов
- Перемещение компонентов в файле P-CAD PCB
- Коллективная работа по сети
Внимание! В демонстрационной версии в половинном количестве:
- выращиваются элементы печатной платы (отверстия, проводники, маркировка и т.п.) со слоя Top;
- устанавливаются модели компонентов со слоя Top;
- в модели и на сборочном чертеже буквенно-позиционные обозначения компонентов заменяются на "R1".
Для организаций и конструкторов - продвинутых пользователей компьютера.
В версии 2.71
Добавлено: Для чертежей печатной платы и печатного узла добавлены масштабы 1,5:1 и 3:1. Изменено: Во всех САПР увеличена скорость выращивания за счет выращивания элементов печатной платы группами из непересекающихся элементов. Изменено: Исключены понятия выращивания «послойно» и «поштучно».
Исправлено: Не сохранялись масштабы чертежей в окне «Выполнить».
Исправлено: Уточнен алгоритм поиска проводников внутри других проводников.
Исправлено: Создавались эскизы отверстий в файле основания ПП, когда основание не выращивали.
P–CAD
Исправлено: При считывании данных дублировались выводные отверстия компонентов, не имеющих геометрии.
Присвоение порядковых регистрационных номеров обозначениям изделий и их
конструкторским документам по ГОСТ 2.201-80, а также программным комплексам и компонентам по ГОСТ 19.103-77. Имеется встроенный просмотрщик Классификатора ЕСКД. Рекомендуется любым
организациям, работающим с обозначениями документов по ЕСКД и ЕСПД. Для операционной
системы Windows XP SP1/SP2 или другой с Microsoft .NET Framework.
Версия 3.33 отличается от 3.32 тем, что устанавливается как обычное Windows-приложение.
Обновлено — 16.09.2007. Выложено впервые — 07.04.2004 Скачать программу (229 кБ)
Задать вопрос по программе «Регистратор обозначений» на
Брагин форуме.
Увеличение производительности труда при ручной установке элементов на печатные платы. Увеличение производительности достигается за счет сокращения до нуля времени
поиска позиционного обозначения элемента на чертеже либо мгновенного получения информации о выбранном на чертеже элементе. Особенно рекомендуется к
использованию при установке значительного количества элементов поверхностного монтажа.
Создание предварительной сводной ведомости покупных радиоэлектронных изделий (ЭРИ), устанавливаемых на печатные платы.
Особенности программы
1 Суммирование количества ЭРИ каждого типономинала из нескольких печатных узлов с выводом результатов в оформленный лист MS Excel;
2 Создание сводной ведомости на базе шаблона MS Excel, разработанном с учетом требований организации. Образец шаблона прилагается;
3 Коллективная работа по сети (опционально).
4 Исходные спецификации — от "Генератора перечней".
Для организаций, специалисты которых обладают базовыми знаниями MS Excel.
Демоверсия позволяет получить сводную ведомость для двух печатных узлов.
Обновлено — 18.03.2007. Выложено впервые — 18.03.2007 Скачать программу (630 кБ)
Задать вопрос по программе «Свед» на
Брагин форуме.

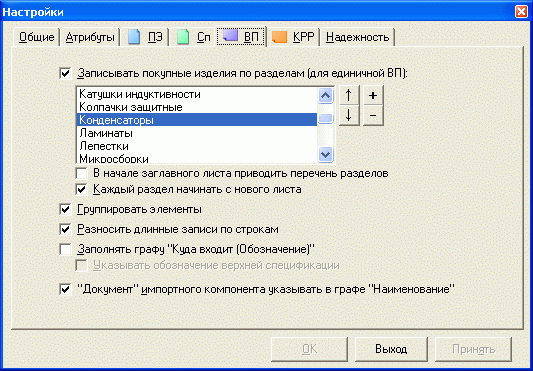

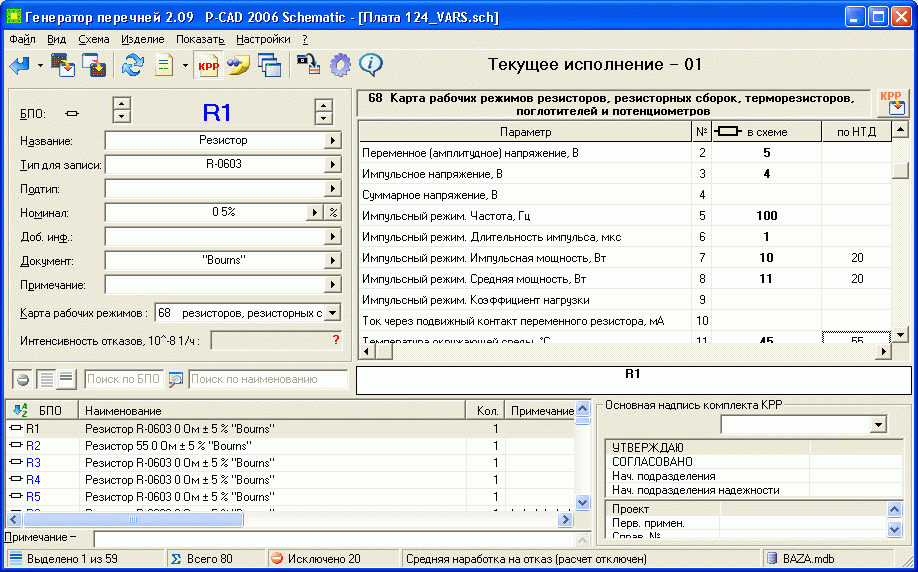

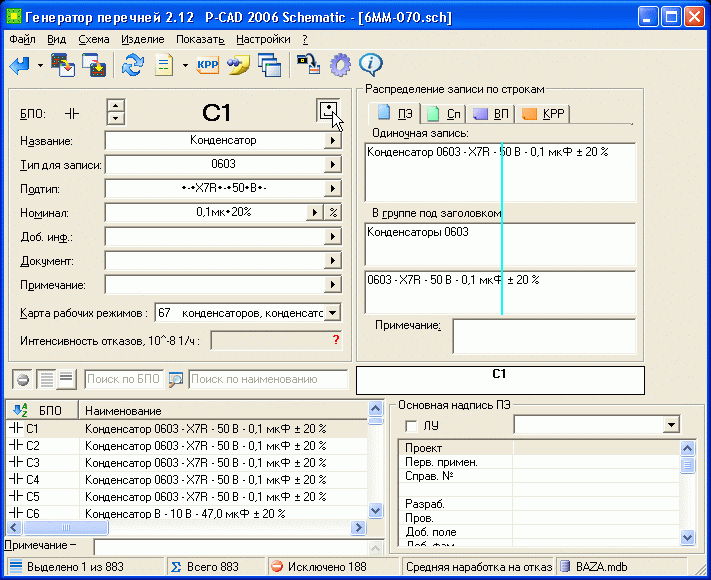

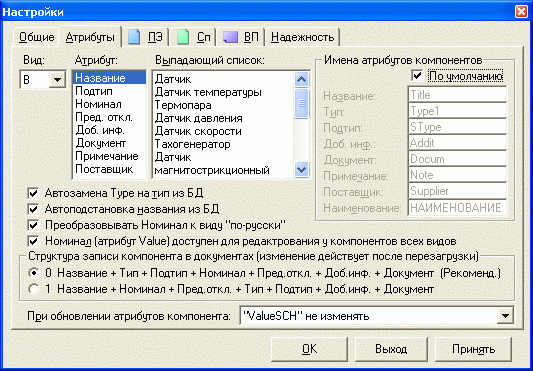

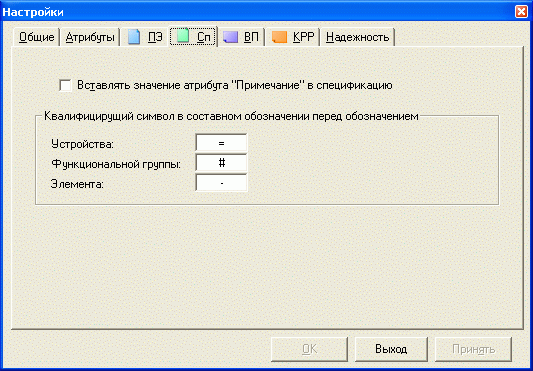

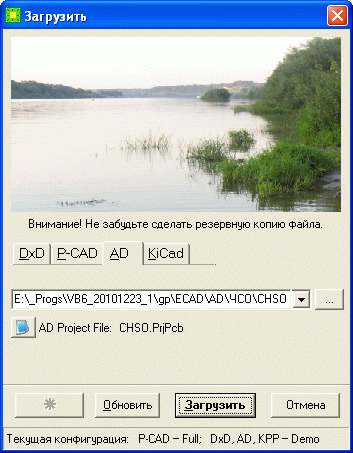

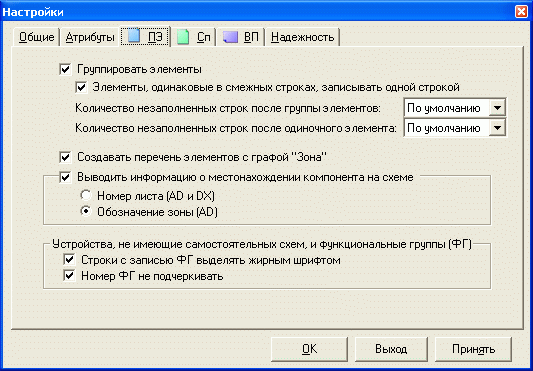

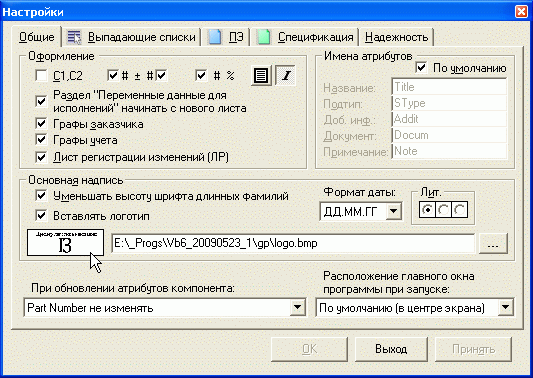

Редактирование атрибутов компонентов с созданием документов по ЕСКД в
MS Excel 2003/2007
Функциональные возможности программы:
- автоматическое определение версии P-CAD;
- разработка единичных и групповых перечней элементов;
- разработка единичных и групповых спецификаций;
- разработка единичных и групповых ведомостей покупных изделий;
- разработка карт рабочих режимов единичных и исполнений;
- вставка в групповую схему списка БПО компонентов, входящих или не входящих в исполнение;
- быстрое формирование записей компонентов;
- одновременное формирование записей любого количества компонентов;
- просмотр каждой записи при ее формировании;
- распределение длинных записей по строкам;
- оформление по ЕСКД перечней элементов на схемы, включающие устройства, не имеющие самостоятельных схем, и функциональные группы;
- обработка компонентов, изображенных на схеме разнесенным способом;
- назначение пользовательских имен атрибутам компонентов;
- показ данных компонента, выделенного на схеме;
- показ на схеме компонента, выделенного в окне программы;

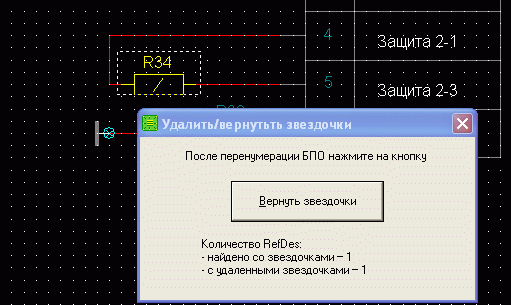

- перенумерование в схеме БПО со звездочками;
- расчет надежности «платы с элементами»;
- вывод документов, полностью оформленных для печати;
- вывод документов в неоформленном виде для редактирования;
- коллективная работа по сети.
Внимание! Демонстрационная версия программы:
- не изменяет параметры (атрибуты) компонентов схем;
- вставляет одинаковые позиционные обозначения в создаваемые документы;
- в спецификации и ВП переводит шрифт в верхний регистр.
В версии 2.24
Добавлено: Настройка добавления/удаления пробела перед значениями «Номинала» и «Доб. инф.». Добавлено: Добавлена вставка в Примечание записи «Элемент конструкции», обрабатываемой программой аналогично записи «Элемент печатного монтажа». Добавлено: Обработка записей компонентов без Типа и без Подтипа. Добавлено: Вставка «собаки» в поле Подтип с помощью кнопки. Добавлено: Выпуск перечней элементов с кодами ПЭ0…ПЭ7. Изменено: При наличии «собаки» в поле Подтип, атрибут Type1 удаляется из атрибутов компонента. Исправлено: При форматировании заголовка функциональной группы форматировалась вся строка. Исправлено: Для одной функциональной группы проставлялся номер раздела 0.

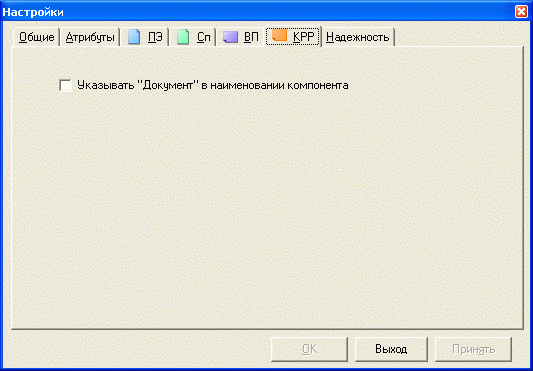

КРР Добавлено: Вставка незаполненных форм 4 и 5 с выбранным количеством листов. Добавлено: Выбор значений «по НТД» из выпадающего списка ранее введенных значений. Исправлено: Не сбрасывался номер формы КРР.

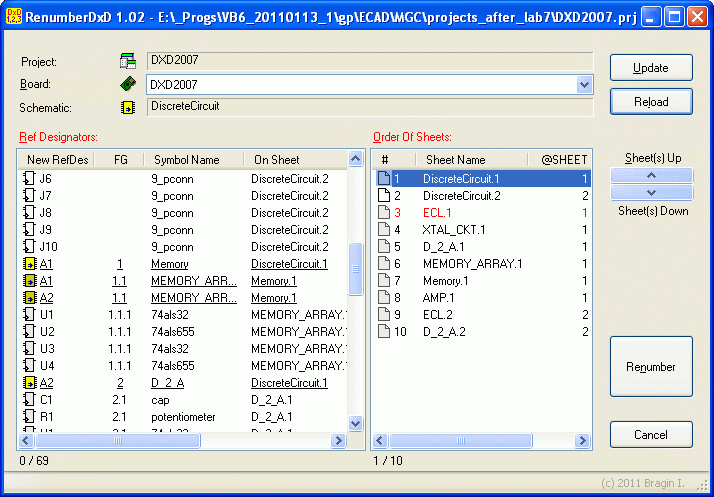

Перенумерование позиционных обозначений компонентов в схеме DxDesigner 2007 в соответствии с ЕСКД.
Утилита разрабатывалась и тестировалась в операционной системе MS Windows XP SP3 32-bit, DxDesigner 2007.9
Функциональные возможности утилиты:
- выбор платы для перенумерования ее позиционных обозначений, когда плат в проекте больше одной;
- перенумерование позиционных обозначений всех компонентов выбранной платы;
- перенумерование позиционных обозначений любого количества компонентов;
- перенумерование позиционных обозначений с символом «звездочка»;
- перенумерование позиционных обозначений в схемах с функциональными группами;
- отображение входимости компонентов в функциональные группы;
- задание порядка следования листов схемы для перенумерования.
Рекомендуется разработчикам, оформляющим схемы в DxDesigner по ЕСКД.
В версии 1.02 Добавлено: Выбор платы для перенумерования ее позиционных обозначений, когда плат в проекте больше одной. Добавлено: Перенумерование позиционных обозначений с символом «звездочка». Исправлено: Исправлены замеченные ошибки.
В демоверсии заблокировано перенумерование в DxDesigner.

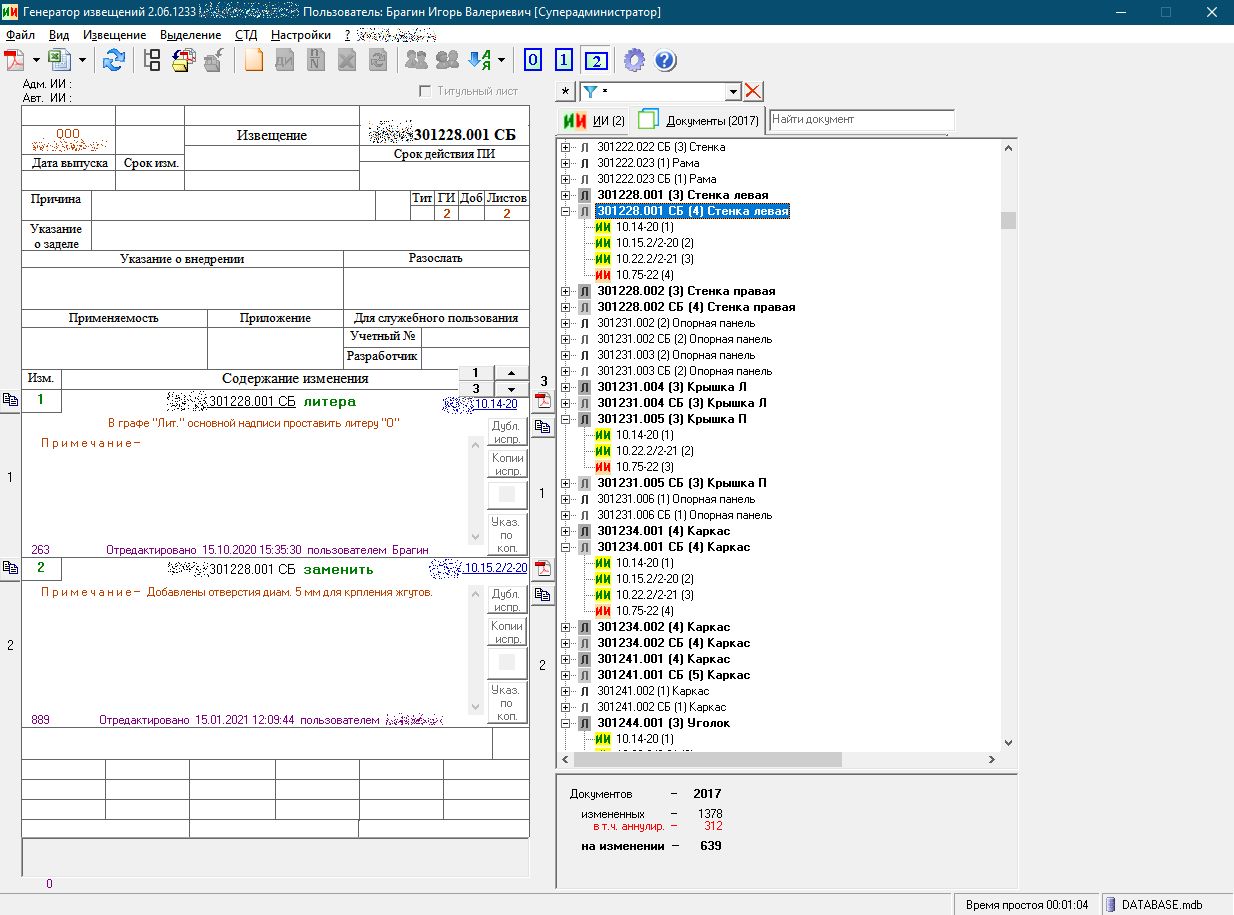

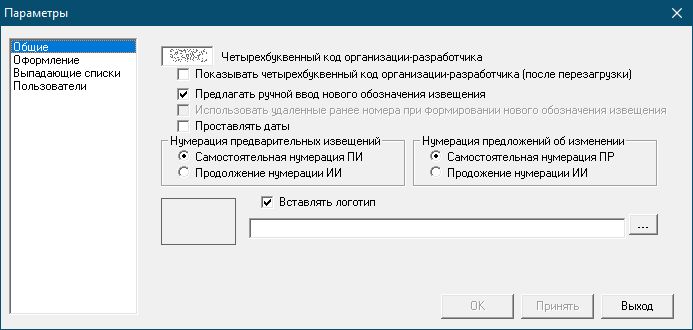

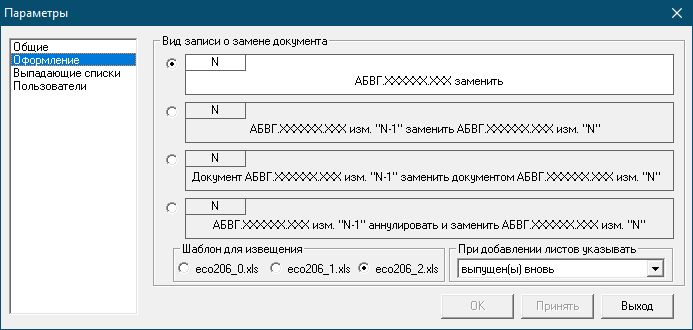

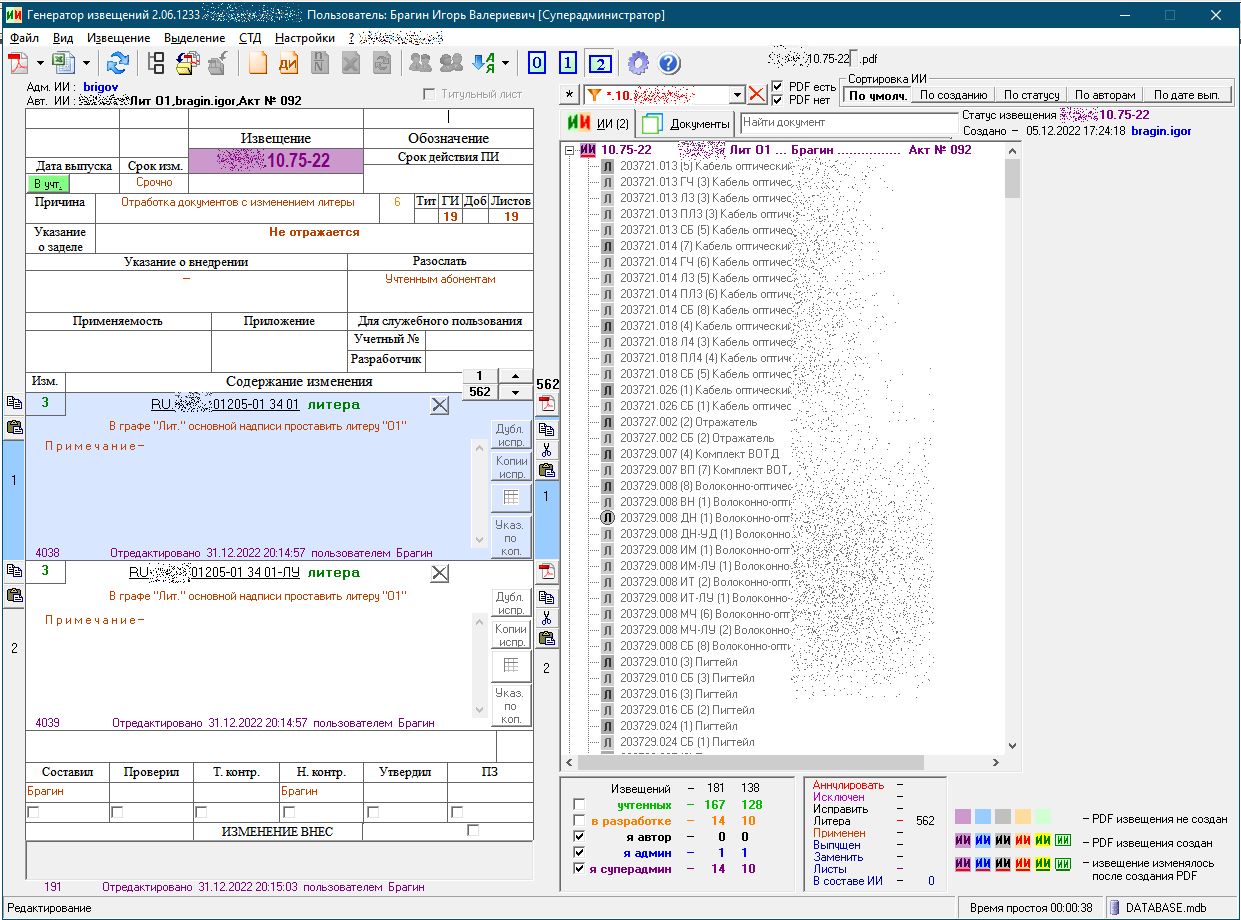

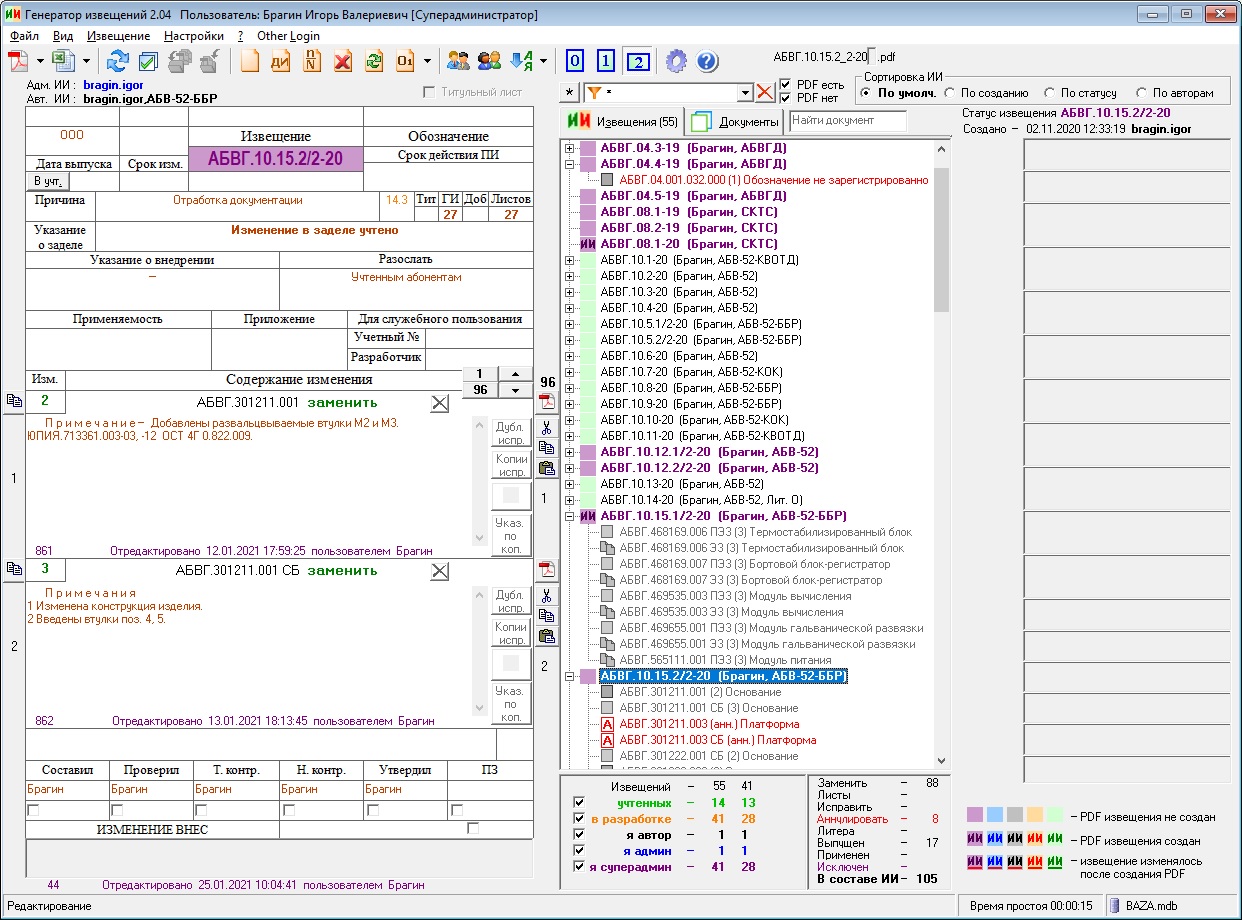

Выпуск единичных и комплектов ("дробных") извещений об изменении (ИИ) по ГОСТ 2.503-90.
Пользование программой значительно сокращает время разработки ИИ и уменьшает количество ошибок.
Программа может быть без труда внедрена на предприятиях, как с бумажным, так и с электронным документооборотом.
Программа полезна для крупных предприятий. А для небольших организаций, вынужденных выпускать извещения по ЕСКД, Генератор извещений — просто находка.
Программа увеличивает производительность труда при выпуске извещений по ЕСКД и обеспечивает:
- выпуск неограниченного количества ИИ по ГОСТ 2.503-90;
- автоматическое и ручное присвоение извещению очередного номера;
- автоматическое определение очередного номера изменения документа;
- изменение любого количества документов одним извещением;
- изменение любого количества документов комплектом извещений («дробные» ИИ);
- изменение заменой документа в целом;
- изменение заменой/добавлением/аннулированием отдельных листов документа;
- изменение простановкой литеры в графе «Лит.» основной надписи;
- расположение в ИИ записей об изменении: в порядке ввода, по возрастанию обозначений, по возрастанию номеров изменений, по способу изменения;
- контроль над изменениями документа;

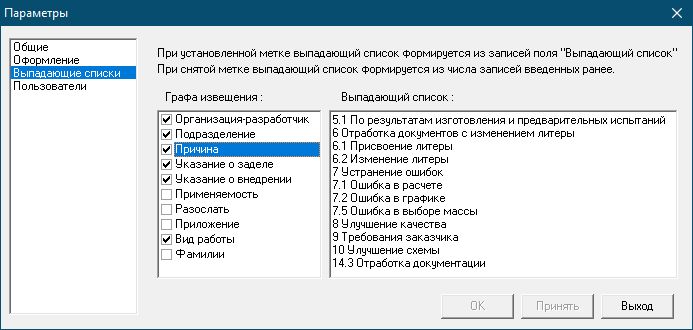

- заполнение граф извещения из выпадающих списков;
- возможность вставки обозначений документов из числа измененных ранее;
- работу с тремя видами обозначений ИИ;
- сортировку записей в ИИ;
- экспресс-оценку состояния всех ИИ;
- вывод извещений в файл для печати;
- просмотр и вывод истории изменений документа;
- доступность данных ИИ программам электронного документооборота;
- коллективную работу по сети, в том числе и в режиме «администратор — разработчик»;
- легкость обучения выпуску ИИ;
- легкость внедрения.
Данная версия программы не предназначена для выпуска ПИ, ДИ, ДПИ и ПР.
В версии 1.97 Добавлено: Создание ИИ с обозначением вида ЦБ.НОМЕР.ДРОБЬ, где Ц – цифра, Б - буква, НОМЕР – порядковый регистрационный номер извещения, ДРОБЬ – дробная часть обозначения ИИ из комплекта (может отсутствовать). Добавлено: Выпуск ИИ на документы с обозначением вида ЦБЦ.ЦЦЦ.ЦЦЦ, где Ц – цифра, Б – буква (по МН СЧХ Н0.000.005). Добавлено: Добавлен шаблон для ИИ и выбор шаблонов в настройках программы. Добавлено: Запись указания по копиям аннулируемых документов по ГОСТ 2.503-90 ПРИЛОЖЕНИЕ 2 п.1.2 Графа 18 п. п). Добавлено: Выпуск ИИ на простановку литеры в графе «Лит.» основной надписи. Изменено: Однострочная запись причины изменения заменена на многострочную. Исключено: Исключен из папки с программой шрифт ISOCPEUR.TTF. Исправлено: Устранена ошибка 35602, иногда возникавшая при загрузке программы.
Для специалистов!
Демоверсия выводит для печати только первый лист ИИ.

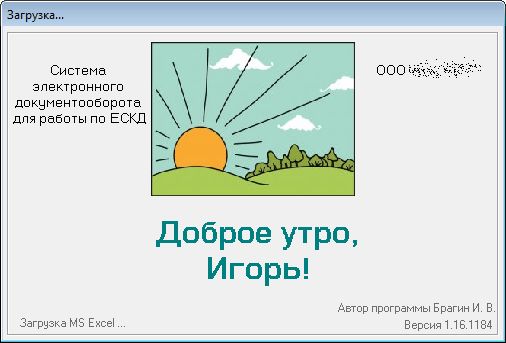

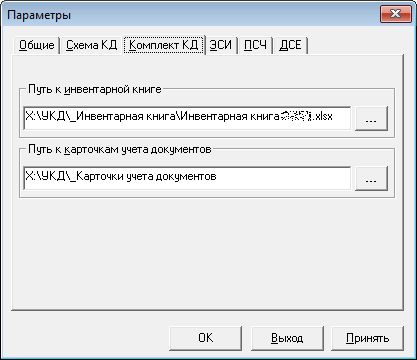

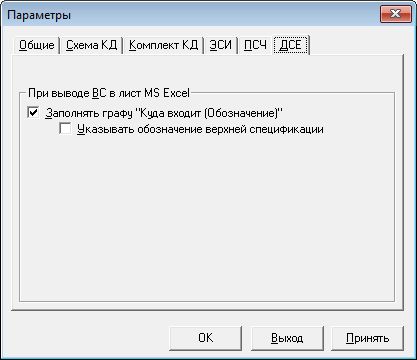

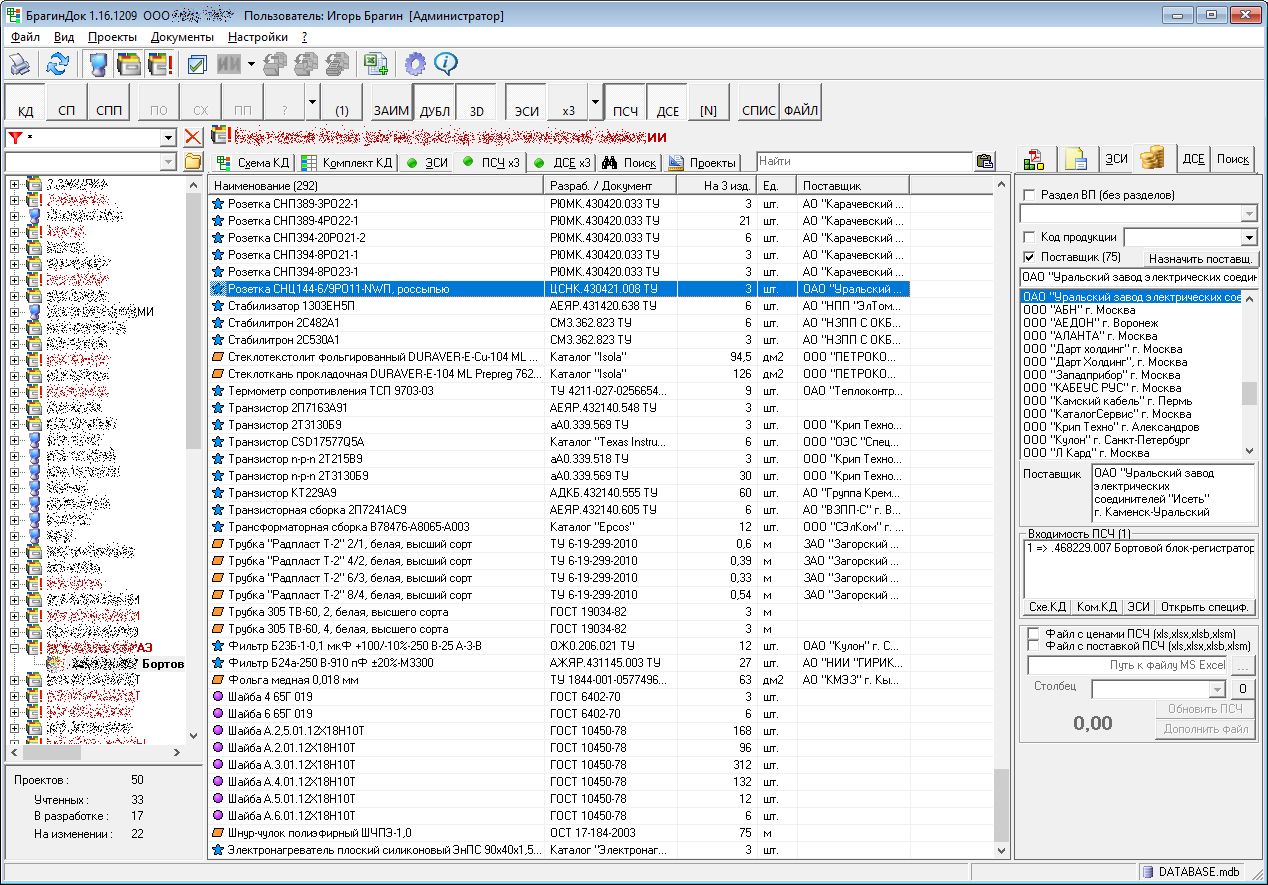

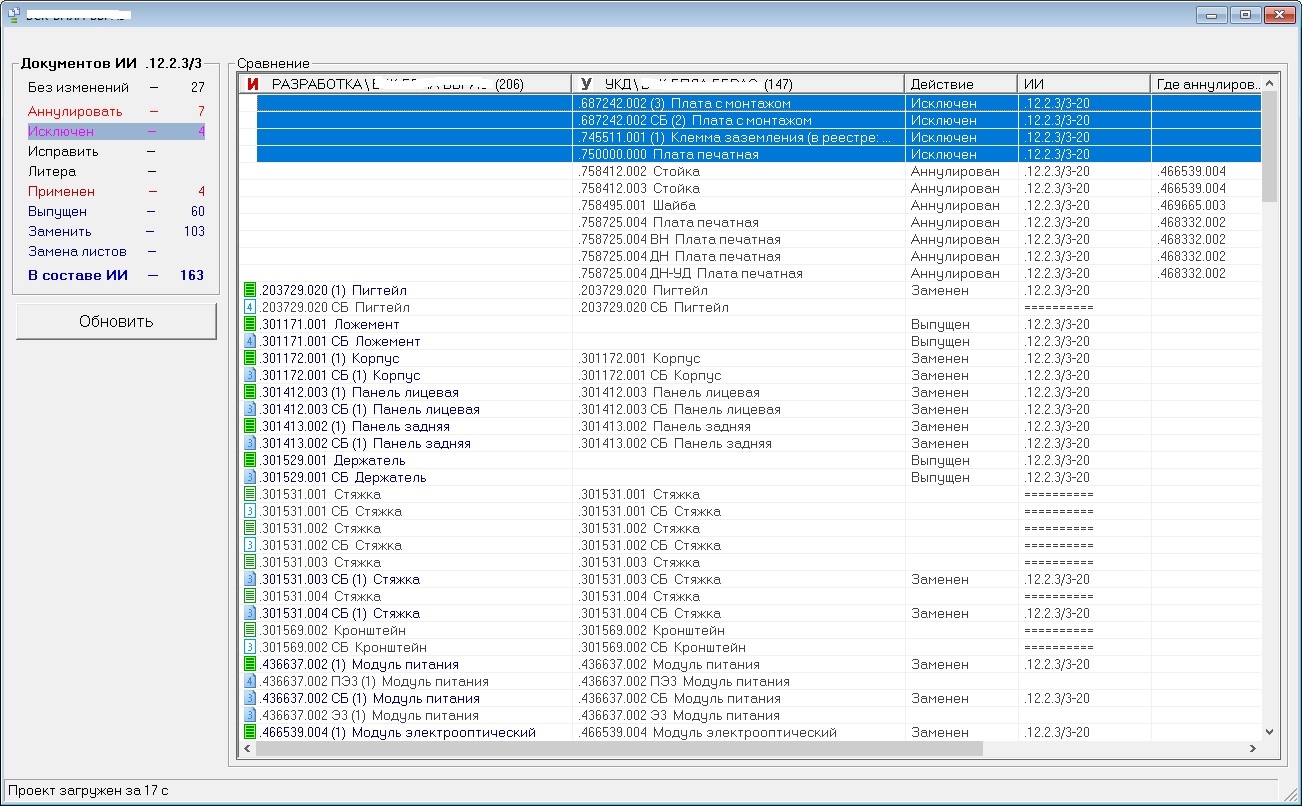

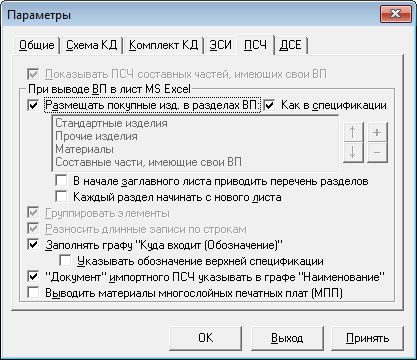

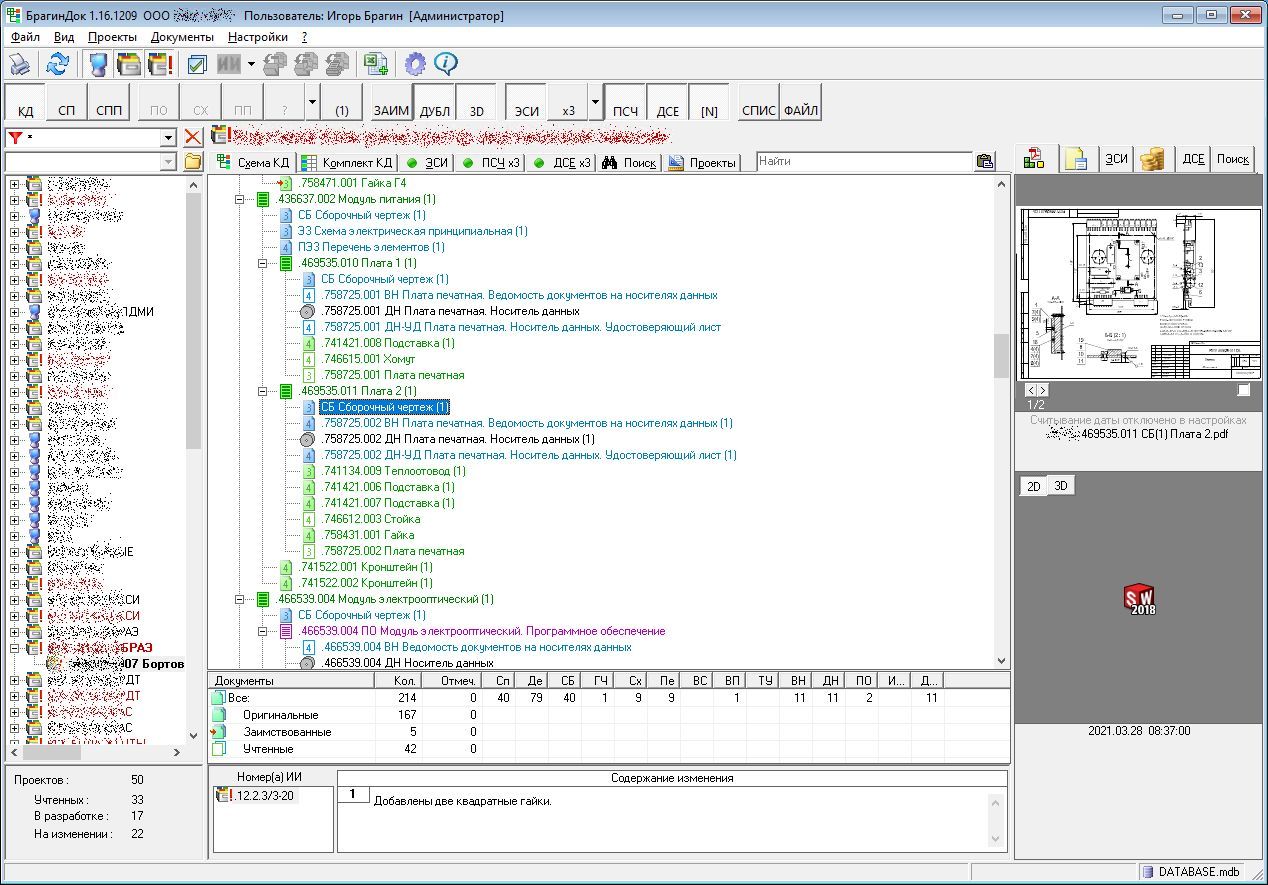

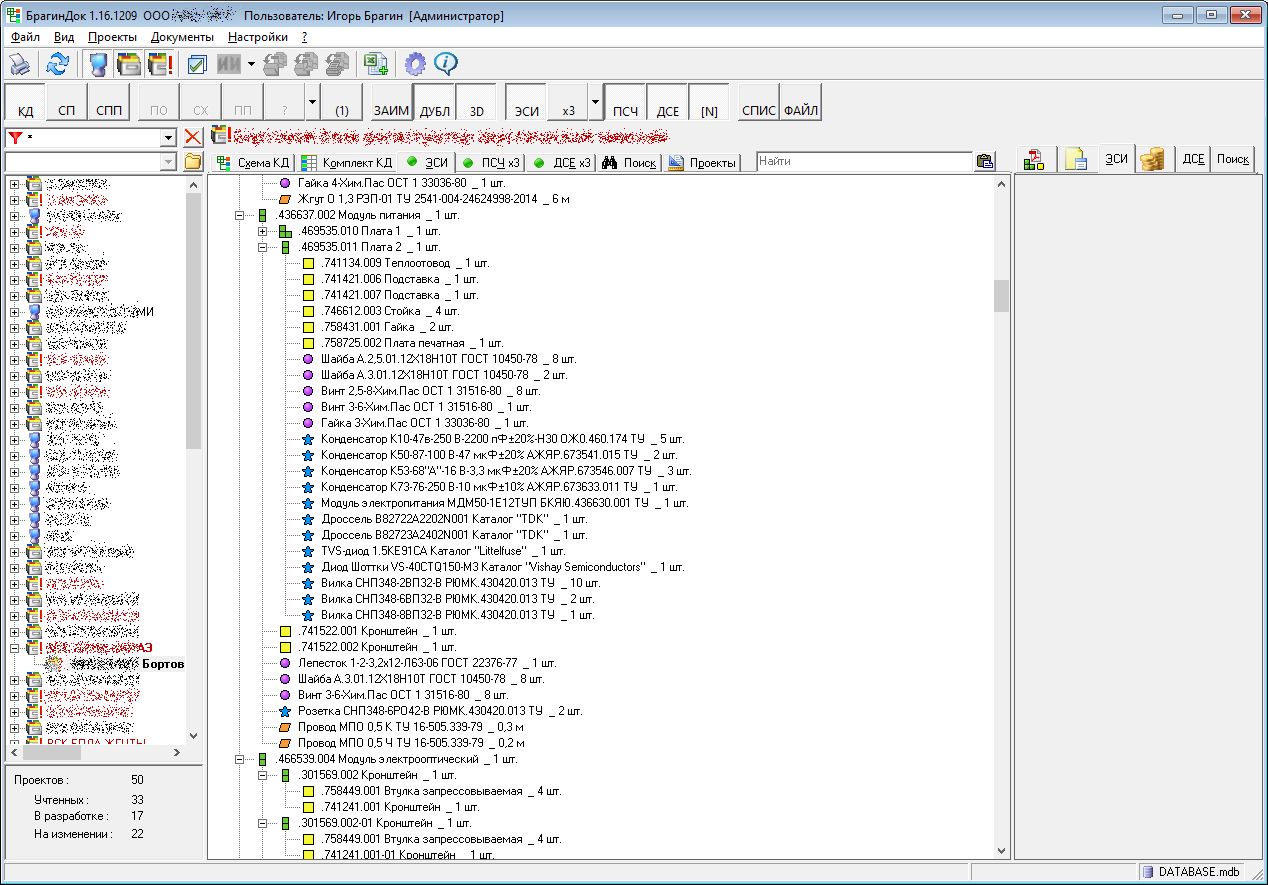

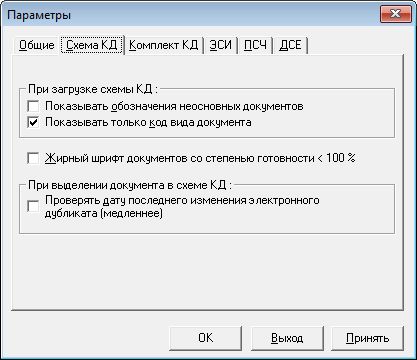

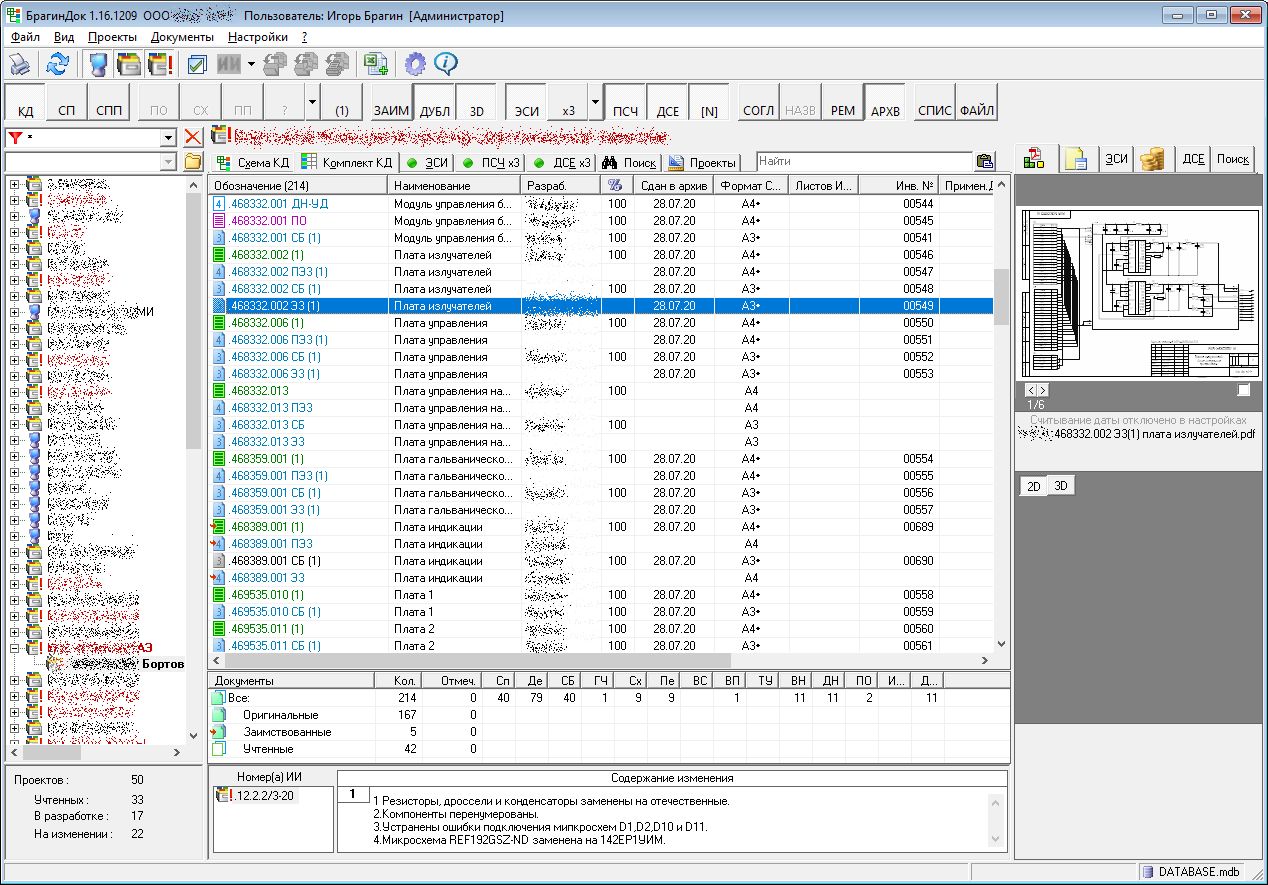

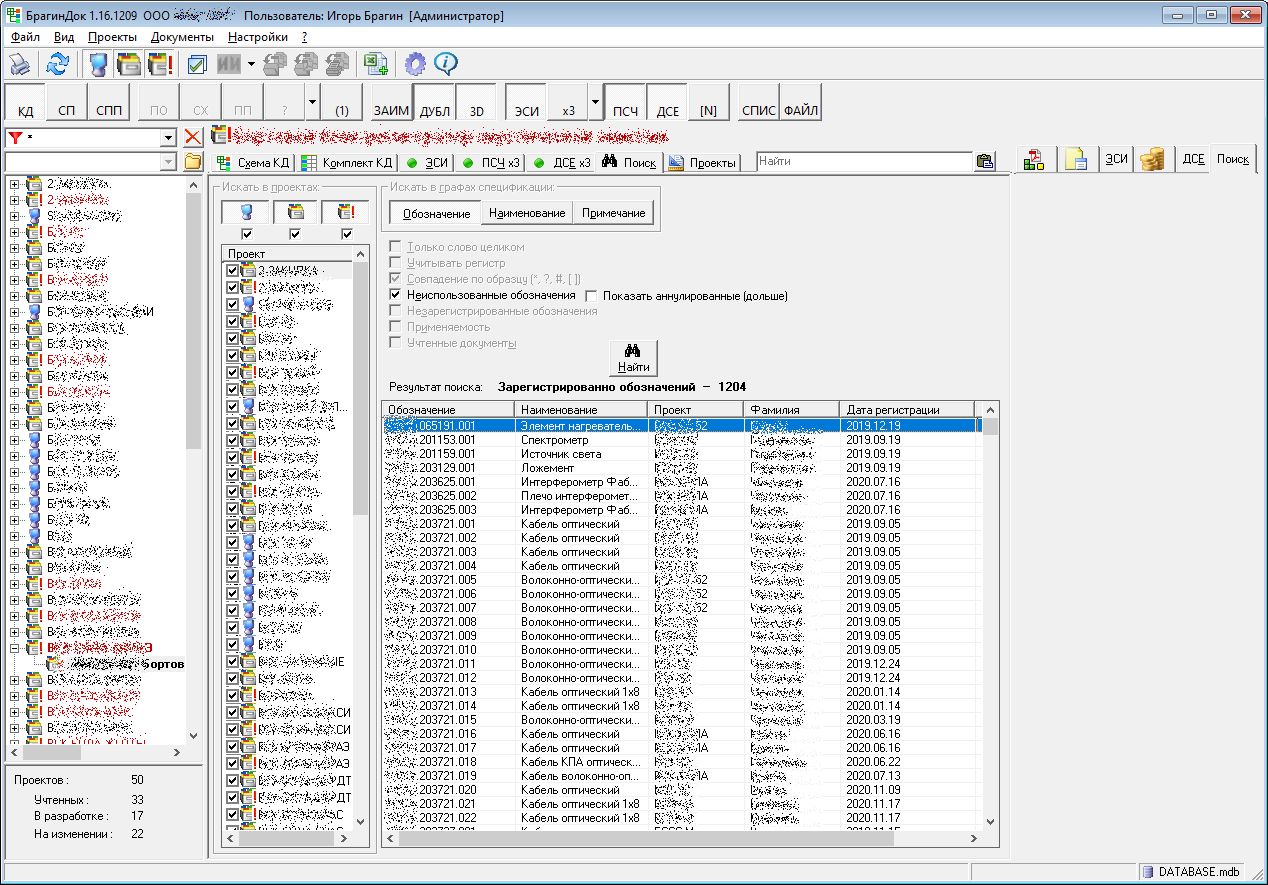

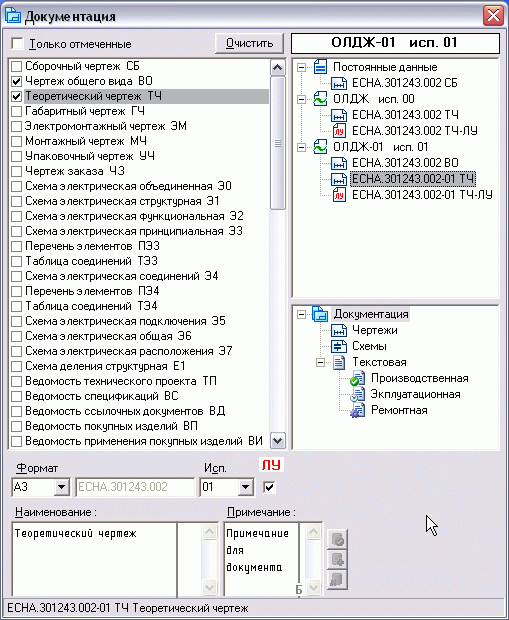

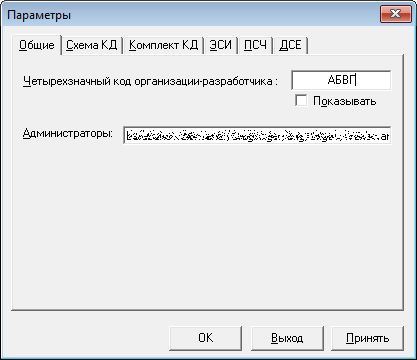

Электронный документооборот конструкторской документации.
Программа предназначена для организации электронного документооборота учтенной и неучтенной (находящейся в разработке)
конструкторской документации (КД) на небольших предприятиях, разрабатывающих документы по ЕСКД
и оформляющих спецификации с помощью программы Texcel.
Проектирование может вестись в любых САПР.
Программа (система БрагинДок) обеспечивает:
полный порядок в файлах проектов коллектива;
отображение единичных и групповых комплектов КД в виде наглядного дерева документов;
отображение неучтенных (находящихся в разработке) и учтенных комплектов КД, а так же учтенных, находящихся на изменении;
отображение и изменение состояния документов проекта в процессе разработки и согласования;
отображение состояния всех разрабатываемых проектов в процессе разработки и согласования;
просмотр содержания проектов на любой момент в прошлом;
автоматическое нахождение всех, в том числе и заимствованных, файлов (нет необходимости специально «прикреплять» файлы);
отображение в схеме КД формата документа и номера его последнего изменения;
просмотр и вывод на печать документов с помощью программы Adobe Acrobat;
комплектование выбранных в схеме КД электронных дубликатов, в том числе и поформатное;
быстрый доступ ко всем извещениям об изменении (ИИ), на основании которых в документ(ы) были внесены изменения;
просмотр структуры изделия;
формирование списка покупных составных частей;

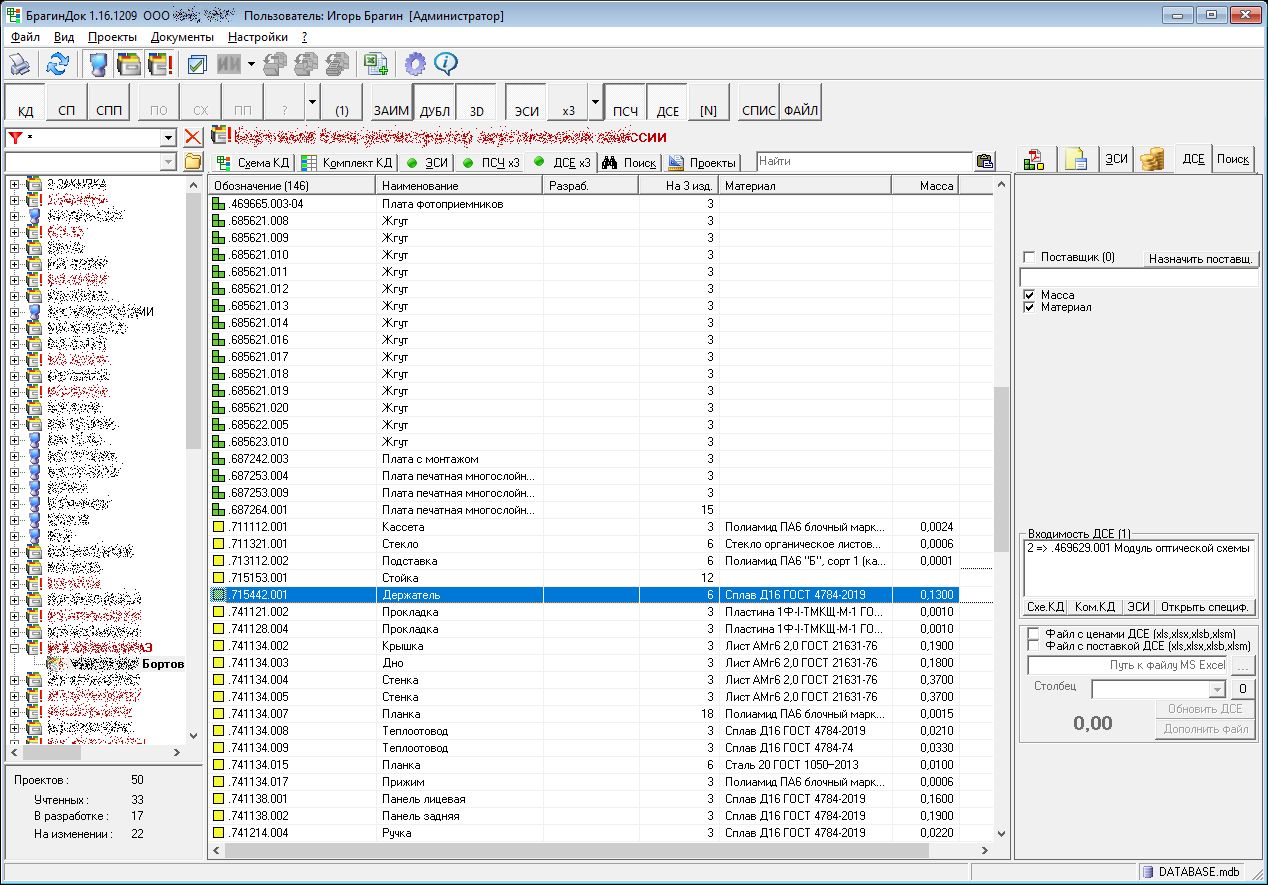

формирование ведомости деталей и сборочных единиц;
быстрый доступ к технологическим файлам и файлам программного обеспечения (ПО);
поиск текста в спецификациях, в том числе и обозначений спецификаций, в которых искомый документ записан (поиск применяемостей);
вывод схемы КД проекта в лист MS Excel;
работу с неограниченным количеством проектов любого количества предприятий, при условии, что индексы (шифры, коды) их проектов не совпадают;
одновременную печать комплекта документов на принтеры разных форматов;
коллективную работу по сети.
Для интересующихся проблемами электронного документооборота конструкторской документации.
Система БрагинДок внедрена на нескольких предприятиях.
Принимаются заявки
на лекции о системе БрагинДок.

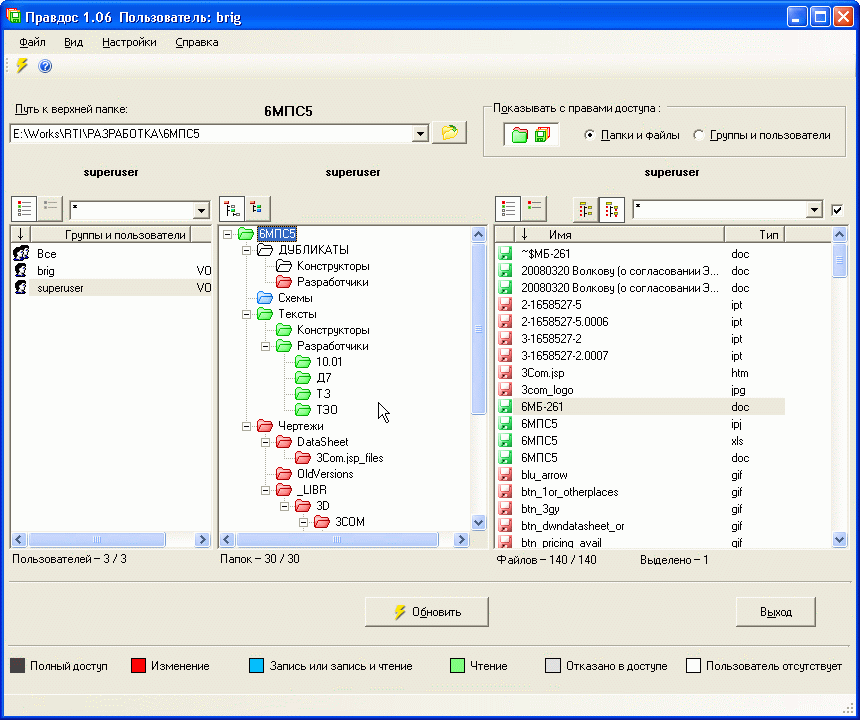

Управление правами доступа к папкам и файлам при коллективной работе.
Функциональные возможности программы:
- быстрое и наглядное отображение прав доступа групп и пользователей к любому количеству папок и файлов;
- быстрое и наглядное отображение всех групп и пользователей с их правами доступа к папке или файлу;
- изменение прав доступа группы или пользователя к любому количеству папок и файлов одновременно;
- формирование списка файлов по шаблону;
- формирование списка групп и пользователей по шаблону;
- запуск из контекстного меню папки (для инсталлируемой программы);
Имеется вариант программы, не требующий установки.
Программа разрабатывалась в MS Windows XP SP2 .NET Framework 2.0 и тестировалась в MS Windows XP SP2 и MS Windows Server 2003 SP2. Файловая система — NTFS.
Программа может быть полезна системным администраторам.
В версии 1.06 Добавлено: Разработана версия программы не требующая установки. Добавлено: Обновление отображения прав доступа, когда права были изменены в окне «Свойства» папки/файла. Добавлено: Запуск программы из контекстного меню папки. Добавлено: Формирование списка имен групп и пользователей по шаблону. Исправлено: Исправлены замеченные ошибки и неточности кода.

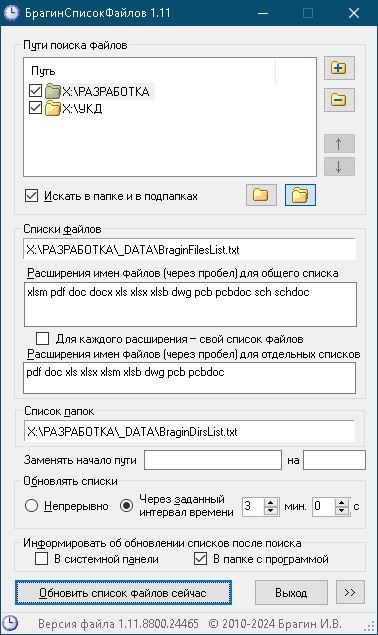

Формирование и автоматическое обновление списка файлов, расположенных в заданных папках.
Функциональные возможности программы:
- поиск файлов в верхних папках и всех их подпапках;
- поиск файлов по типам и по маске;
- задание интервала поиска в минутах;
- создание текстового файла со списком найденных файлов, отсортированном в алфавитном порядке;
- информирование об обновлении списка файлов;
- имеется команда «Обновить сейчас».
- не требует инсталляции.
Программа разрабатывалась и тестировалась в MS Windows XP SP3.
Программа может быть полезна разработчикам систем, требующих многократного поиска файлов по сети.
В версии 1.03 Добавлено: Отображения времени поиска в ч, мин, с. Добавлено: Добавлен поиск всех типов файлов. Исправлено: Программа завершала работу с сообщением об ошибке, если не были указаны типы файлов для поиска. Исправлено: Не отображалось время поиска менее 1 с.
Обновлено — 16.12.2010. Выложено впервые — 15.11.2010 Скачать программу (73,7 кБ)
Инструкция по выпуску извещений
Статус — бесплатно
Инструкция по выпуску извещения об изменении (ИИ). Для интересующихся проблемами документооборота КД.
Конструкторская документация. Термины и определения. Проект стандарта организации.
Для интересующихся проблемами документооборота конструкторской документации.
В редакции 6 уточнены определения терминов.
Обновлено — 16.02.2008. Выложено впервые — 10.11.2004 Скачать стандарт (12,6 кБ)
Задать вопрос по «Стандартам Брагина» на
Брагин форуме.
Стандарт Брагина СТБ 002-2004. Редакция 6
Статус — бесплатно
Конструкторская документация. Размещение электронной части на сервере. Проект стандарта организации.
Для интересующихся проблемами документооборота конструкторской документации.
В редакции 6 уточнен/изменен текст стандарта и схема размещения ЭЧКД на сервере.
Обновлено — 16.02.2008. Выложено впервые — 10.11.2004 Скачать стандарт (18,9 кБ)
Задать вопрос по «Стандартам Брагина» на
Брагин форуме.
Стандарт Брагина СТБ 003-2006. Редакция 6
Статус — бесплатно
Конструкторская документация. Ведомость файлов. Проект стандарта организации.
Для интересующихся проблемами документооборота конструкторской документации.
В редакции 6 исключено описание заполнения носителя данных, добавлены правила заполнения ведомости файлов.
Обновлено — 16.02.2008. Выложено впервые — 19.03.2006 Скачать стандарт (69,7 кБ)
Задать вопрос по «Стандартам Брагина» на
Брагин форуме.
Таблицы для расчета разверток
Статус — бесплатно
Расчет разверток, проверенный временем. Материалы для расчета разверток из "РТМ 34-65. Штампы для холодной листовой штамповки. Расчеты и конструирование."
Оформление строительных спецификаций в MS Excel. Составление, редактирование и вывод на печать строительных спецификаций. Не совсем по ГОСТ.
Обновлено — 06.06.2004. Выложено впервые — 06.06.2004 Скачать (70 кБ)
Бланки карт рабочих режимов (КРР)
Статус — бесплатно
Бланки карт рабочих режимов (КРР) для автоматизации разработки документа Д4 «Комплект карт для оценки правильности применения изделий».
Бланки в MS Excel из состава программы «Генератор перечней», автоматически создающей документ Д4 на изделие «Плата с элементами».
;){kind=link}
;){kind=link}
;){kind=link}
;){kind=link}
